A balanza de pesaje Es un instrumento utilizado para medir la masa o el peso de un objeto comparándolo con pesos de referencia conocidos o mediante sensores de fuerza electrónicos. En esencia, una balanza opera según el principio de equilibrio, ya sea equilibrando físicamente cargas en platillos opuestos o detectando electrónicamente la fuerza ejercida por una carga. En entornos industriales y comerciales, el término " báscula puente " se refiere a un sistema de pesaje de plataforma a gran escala diseñado específicamente para vehículos, mercancías pesadas y materiales a granel, y es uno de los miembros más críticos de la familia de balanzas de pesaje.
Ya sea que esté administrando una terminal de carga, administrando una planta de procesamiento de granos o simplemente midiendo muestras de laboratorio, comprender qué es una balanza de pesaje y elegir el tipo correcto tiene un impacto directo en la precisión, la eficiencia y la rentabilidad.
El principio básico de funcionamiento detrás de una balanza de pesaje
Cada balanza, independientemente de su tamaño o aplicación, se basa en uno de dos mecanismos fundamentales:
- Balanza mecánica: Dos platos están suspendidos de una viga de pivote central. Cuando se coloca una masa desconocida en un lado y pesas de referencia calibradas en el otro, el equilibrio indica el valor medido. Este diseño se ha utilizado durante miles de años y sigue utilizándose para trabajos de laboratorio precisos.
- Balanza electrónica/digital: Una celda de carga, generalmente una galga extensométrica unida a un elemento metálico, se deforma bajo carga. Esta deformación cambia la resistencia eléctrica, que se convierte en una lectura de peso precisa. Las básculas puente y las básculas de plataforma modernas utilizan casi universalmente este método.
La precisión de cualquier balanza se ve influenciada por factores ambientales como fluctuaciones de temperatura, vibraciones, corrientes de aire e interferencias electromagnéticas. Los sistemas de alta gama incluyen algoritmos de compensación integrados para mantener lecturas confiables en todas las condiciones.
Principales tipos de balanzas de pesaje y sus aplicaciones
El mundo de los instrumentos de pesaje abarca desde balanzas analíticas de menos de miligramos hasta básculas puente de varios ejes capaces de manipular más de 200 toneladasoneladas. Cada tipo tiene un propósito operativo distinto.
Balanza Analítica
Utilizadas en laboratorios e instalaciones de investigación, las balanzas analíticas proporcionan legibilidad hasta 0,0001 g (0,1 mg) . Están encerrados en corta-aires para eliminar la interferencia del movimiento del aire. Las aplicaciones incluyen formulación farmacéutica, investigación química y pruebas de control de calidad.
Balanza de precisión
Con legibilidad típicamente entre 0,001 gy 0,1 g , las balanzas de precisión son caballos de batalla en el control de calidad industrial, la producción de alimentos y los entornos educativos. Ofrecen un rango de pesaje más amplio que las balanzas analíticas sin sacrificar demasiada precisión.

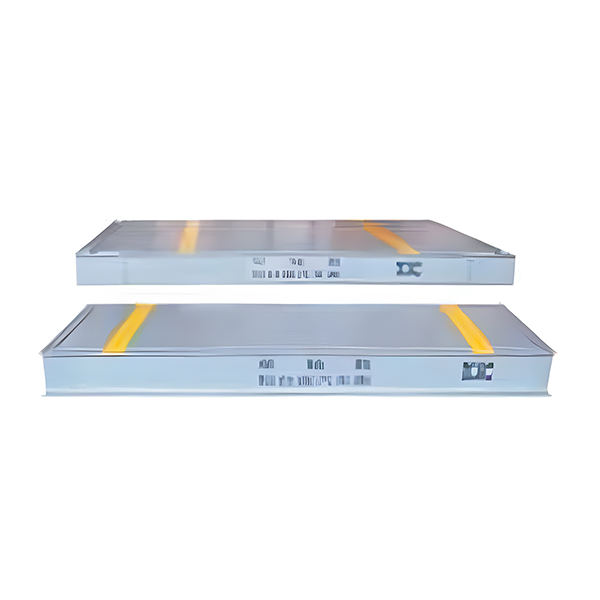

Báscula de plataforma
Diseñado para pesar artículos más grandes en almacenes, departamentos de envío y entornos minoristas. Las básculas de plataforma normalmente manejan cargas desde 50 kg a 2.000 kg , lo que los hace esenciales para el pesaje de paquetes, la verificación de palés y la gestión de inventario.
Báscula puente (báscula para vehículos)
Una báscula puente es un tipo de balanza de pesaje de alta resistencia instalada al ras o ligeramente por encima del nivel del suelo para pesar vehículos completos y sus cargas. Las plataformas de báscula puente estándar varían desde 8 metros a 24 metrosetros de longitud, con capacidades entre 60 toneladas y 200 toneladas . Son fundamentales para las operaciones de minería, agricultura, gestión de residuos y logística.
Báscula de grúa
Suspendidas de equipos de elevación, las básculas de grúa miden cargas pesadas en movimiento, ideales para plantas de fabricación de acero, sitios de construcción y terminales portuarias. Las capacidades van desde 1 tonelada a más de 300 toneladas .
Balance de humedad (halógeno/infrarrojo)
Una balanza de pesaje especializada que combina una báscula de precisión con un elemento calefactor. El instrumento mide el peso de una muestra antes y después del secado para calcular el contenido de humedad. Ampliamente utilizado en el procesamiento de alimentos, fabricación de plásticos y manipulación de granos agrícolas.
Comparación de balanzas de pesaje: especificaciones clave de un vistazo
La siguiente tabla resume las principales diferencias técnicas entre los tipos de balanzas de pesaje más utilizados, lo que le ayudará a identificar el instrumento adecuado para sus necesidades.
Tabla 1: Comparación de tipos de balanzas de pesaje comunes por capacidad, legibilidad y uso típico | Tipo | Capacidad típica | Legibilidad | Industria Primaria | Instalación |
| Balanza Analítica | Hasta 520 gramos | 0,0001 gramos | Farmacéutica / Laboratorio | Mesa de trabajo |
| Balanza de precisión | Hasta 30 kilos | 0,01 gramos | Alimentos / control de calidad | Mesa de trabajo |
| Báscula de plataforma | 50 kilos – 2.000 kilos | 0,1 kilogramos – 1 kilogramo | Almacén/Venta al por menor | Montado en el suelo |
| Báscula puente | 60 toneladas – 200 toneladas | 20 kilos – 50 kilos | Minería / Logística | Enterrado/Superficie |
| Báscula de grúa | 1 tonelada – 300 toneladas | 0,5 kilos – 10 kilos | Acero / Puerto | suspendido |

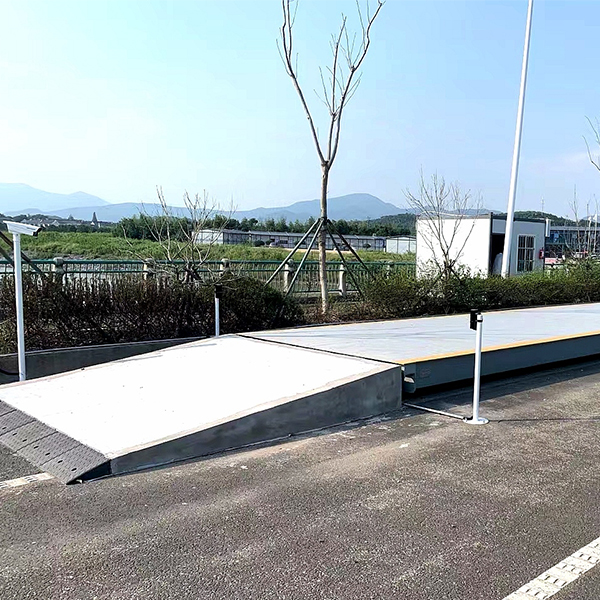

¿Qué es una báscula puente y en qué se diferencia de otras balanzas?
A báscula puente Es esencialmente una balanza de plataforma de gran tamaño incrustada o colocada en el suelo, diseñada para capturar el peso combinado de un vehículo y su carga. El término se encuentra más comúnmente en industrias de productos básicos a granel (canteras, agricultura, reciclaje y logística portuaria) donde los envíos individuales pueden pesar decenas de toneladas.
A diferencia de una báscula de mesa o de piso, un sistema de báscula puente normalmente incluye:
- Una plataforma de acero u hormigón que abarque toda la distancia entre ejes del vehículo.
- Múltiples celdas de carga, a menudo de 4 a 8, ubicadas debajo de las esquinas de la plataforma y los soportes a mitad del tramo.
- Una caja de conexiones que suma las señales de todas las celdas de carga.
- Un indicador de peso o terminal, a menudo con una impresora, un escáner de código de barras o una conexión de red
- Funciones automatizadas opcionales: cámaras ANPR (reconocimiento automático de matrículas), señales de semáforo, sistemas de intercomunicación y software de gestión remota de datos
El peso bruto del vehículo se determina restando el peso de tara (el camión vacío) de la lectura del peso bruto. Este método de "bruto menos tara" es el procedimiento operativo estándar en todas las básculas puente del mundo y respalda la precisión de facturación para las transacciones de materiales a granel.
200 t Capacidad máxima de báscula puente para equipos de varios ejes
24 m La longitud de plataforma de báscula puente más larga estándar
20 kilos Incremento típico de legibilidad de báscula puente
Componentes clave que hacen que una balanza sea precisa
La precisión en una balanza no es una característica única: es el resultado de que todos los componentes funcionen correctamente en conjunto. Esto es lo más importante:
01
Células de carga
El corazón de cualquier balanza electrónica. Las células de carga convierten la fuerza mecánica en una señal eléctrica. Las células de carga con galgas extensométricas son, con diferencia, las más comunes. Una celda de carga de alta calidad tendrá una clase de precisión de C3 o mejor (según lo definen los estándares OIML), una no linealidad inferior al 0,02 % y grados de protección IP67 o IP68 para resistencia al agua y al polvo, algo esencial para instalaciones de báscula puente en exteriores.
02
Indicador / Controlador de Peso
El indicador recibe la señal de milivoltios de la celda de carga, la amplifica y la convierte en una lectura digital, aplica calibración de intervalo y cero y muestra el peso. Los indicadores modernos admiten protocolos de comunicación digital, incluidos RS-232, RS-485, Modbus RTU/TCP y Ethernet/IP para la integración en sistemas ERP y de gestión de almacenes.
03
Estructura de plataforma o cubierta
Para una báscula puente, la plataforma de la plataforma debe ser lo suficientemente rígida para distribuir la carga del vehículo de manera uniforme entre todas las celdas de carga. Los diseños de acero estructural con construcción de vigas en I o de sección en caja son estándar. Las plataformas de concreto ofrecen una vida superficial más larga en ambientes de alta abrasión como canteras de agregados. La plataforma también debe soportar efectos de carga dinámica — el estrés adicional causado por los vehículos que entran a la báscula a gran velocidad.
04
Pesos de calibración
La calibración establece la relación entre la señal bruta de la celda de carga y el peso real. Para una báscula puente, la calibración requiere pesas de prueba certificadas de al menos el 10 % de la capacidad máxima de la báscula, lo que significa que una báscula puente de 100 toneladas necesita al menos 10 toneladas de pesas de prueba rastreables. La calibración debe realizarse después de la instalación, después de cualquier reparación y a intervalos regulares según la frecuencia de uso.
05
Software y gestión de datos
Las básculas puente y las balanzas industriales modernas están cada vez más interconectadas. Las plataformas de software capturan registros de transacciones, generan tickets, producen informes de uso y señalan vehículos sobrecargados automáticamente. Los sistemas conectados a la nube permiten el monitoreo en tiempo real de los indicadores de rendimiento de la báscula puente, incluido el equilibrio de salida de la celda de carga, la deriva del cero y el historial de calibración, sin necesidad de personal en el sitio.
Industrias que dependen diariamente de balanzas y básculas puente
La tecnología de pesaje afecta a casi todos los sectores de la economía. A continuación se muestra una mirada más cercana a las industrias donde las balanzas, particularmente las básculas puente, son infraestructuras de misión crítica.
Minería y canteras
Las operaciones mineras utilizan básculas puente para rastrear el tonelaje de material extraído que sale del sitio. Los datos de peso precisos son esenciales para los cálculos de regalías, la optimización de la carga útil de los camiones de transporte y el cumplimiento de las normas de seguridad. Una típica mina de carbón a cielo abierto puede procesar cientos de transacciones de báscula puente por día , y cada transacción representa decenas de miles de dólares en valor material.
Agricultura y Manejo de Granos
Los silos de granos, los corrales de engorda y los comerciantes de productos básicos dependen de básculas de plataforma y básculas puente para medir las entregas y salidas de granos. Los pagos por cosechas se calculan directamente a partir de los tickets de báscula, por lo que incluso un error del 0,5% en una entrega de 30 toneladas a 400 dólares por tonelada equivale a una discrepancia de 60 dólares por camión, lo que se suma a un impacto financiero significativo durante una temporada de cosecha.
Gestión de Residuos y Reciclaje
Las estaciones de transferencia y los vertederos utilizan básculas puente para cobrar a los clientes en función del tonelaje de residuos depositado. Las instalaciones de reciclaje pesan la chatarra, el papel y los plásticos entrantes y luego pesan el producto embalado saliente para calcular el rendimiento del material. Los datos del báscula también respaldan los informes ambientales sobre las tasas de desvío de residuos.
Logística y Transporte por Carretera
Los camiones sobrecargados causan daños desproporcionados a las carreteras: un solo vehículo que exceda su límite de peso por eje en un 20% puede causar el mismo daño que 40.000 coches pasando por el mismo punto. Los datos del puente de pesaje en las instalaciones de carga garantizan que los vehículos salgan dentro de los límites legales de ejes, protegiendo tanto a la infraestructura como al operador de transporte de sanciones.
Procesamiento de alimentos y bebidas
El procesamiento por lotes de ingredientes, el control de las porciones y el cumplimiento de las recetas dependen de balanzas de pesaje precisas. Una panadería que produce 50.000 unidades por día y cada barra debe pesar 400 g debe mantener una precisión de pesaje de unos pocos gramos para controlar los costos de materia prima. Las controladoras de peso (balanzas de pesaje automáticas de alta velocidad integradas en líneas de producción) pueden procesar más de 200 artículos por minuto rechazando al mismo tiempo los productos fuera de tolerancia.
Fabricación farmacéutica
Los ingredientes farmacéuticos activos (API) se pesan en niveles inferiores a miligramos en balanzas analíticas durante la formulación. Las tolerancias son estrictas: un lote en el que cada comprimido se desvía en más de un 5% del peso objetivo no supera el control de calidad. Los fabricantes farmacéuticos mantienen registros de pesaje detallados como parte de la documentación de cumplimiento de las Buenas Prácticas de Fabricación (GMP).
Producción de acero y metal.
Las acerías y fundiciones utilizan una combinación de básculas de grúa, básculas de piso y básculas puente para rastrear el flujo de metal a lo largo del ciclo de producción. La chatarra se pesa en el momento de la entrada, el metal fundido se pesa mediante básculas de grúa de cuchara durante la fundición y las bobinas terminadas se pesan antes del envío. Las básculas de grúa en este entorno pueden soportar elevaciones individuales que excedan 100 toneladas .
Cómo seleccionar la balanza de pesaje adecuada para su operación
La elección del instrumento de pesaje correcto depende de hacer coincidir las especificaciones del instrumento con los requisitos operativos. Trabajar en las siguientes consideraciones en orden reducirá sus opciones de manera eficiente.
- Defina sus requisitos máximos de carga y resolución. La capacidad de la báscula debe exceder la carga más pesada esperada en al menos un 20 % como margen de seguridad. La resolución (legibilidad) debe coincidir con la precisión que exige su proceso; no existe ningún beneficio operativo al pagar por una legibilidad de 0,1 g si su aplicación solo necesita una precisión de 1 g.
- Evaluar el entorno físico. ¿La balanza estará expuesta a humedad, productos químicos, temperaturas extremas o atmósferas explosivas? Las básculas puente para exteriores requieren celdas de carga y recintos resistentes a la intemperie. Las básculas de procesamiento de alimentos necesitan una construcción de acero inoxidable y capacidad total de lavado (clasificación IP69K). Los equipos con clasificación ATEX son obligatorios en áreas peligrosas como molinos harineros, depósitos de combustible y plantas químicas.
- Considere los requisitos de rendimiento y velocidad. Una báscula puente estática puede procesar un vehículo en menos de 60 segundos para un operador capacitado. Las canteras de alto rendimiento pueden necesitar dos básculas puente funcionando en tándem para evitar cuellos de botella en las colas. Las controladoras de peso de la línea de producción deben adaptarse a la velocidad del transportador, que puede superar los 120 metros por minuto.
- Determinar los requisitos de integración. ¿Es necesario que la balanza se comunique con un sistema ERP, una plataforma de gestión de flotas o un sistema de gestión de información de laboratorio (LIMS)? Confirme qué protocolos de comunicación admite el indicador antes de la compra.
- Evaluar el costo total de propiedad. El precio de compra es sólo una parte de la ecuación. Considere los costos de instalación (una instalación de báscula puente montada en foso puede costar tanto como el equipo en sí), el mantenimiento anual, los costos de calibración y el impacto financiero del tiempo de inactividad si la báscula falla durante las operaciones pico.
Mantenimiento de una balanza de pesaje para una precisión a largo plazo
Incluso la balanza especificada con mayor precisión se desviará o fallará si no se mantiene adecuadamente. Un programa de mantenimiento estructurado protege tanto la precisión como la longevidad del equipo.
D
Controles diarios
- Ponga a cero la balanza con una plataforma vacía antes del primer uso.
- Verifique la pantalla en busca de códigos de error o lecturas inusuales
- Inspeccione la superficie de la plataforma en busca de escombros, especialmente en básculas puente.
- Verificar el stock de papel de la impresora y la calidad de salida de los tickets
W
Cheques semanales
- Realice una verificación de amplitud utilizando un peso de prueba conocido
- Inspeccione los cables de la celda de carga y la caja de conexiones para detectar daños o ingreso de humedad.
- Compruebe que todas las rampas de acceso estén despejadas y sin daños en las básculas puente.
- Revise los datos de transacciones recientes en busca de valores atípicos que puedan indicar una falla de la celda de carga
M
Mensual / Trimestral
- Limpie los puntos de montaje de la celda de carga y verifique si hay corrosión.
- Inspeccionar las soldaduras estructurales y los alrededores de concreto en busca de grietas (báscula puente)
- Hacer una copia de seguridad de los datos de las transacciones de la báscula puente
- Pruebe todas las funciones del indicador, incluidos los puertos de comunicaciones.
A
Calibración anual
- Calibración completa utilizando pesas de prueba rastreables en todo el rango de trabajo
- Prueba de carga en esquina para básculas de plataforma para verificar la contribución uniforme de la celda de carga
- Prueba de repetibilidad e histéresis en múltiples puntos de carga.
- Emitir registros de calibración actualizados y actualizar los parámetros de calibración del indicador.
Una báscula puente bien mantenida normalmente tiene una vida útil de 20 a 30 años para la plataforma estructural y 10 a 15 años para celdas de carga, siempre que estén protegidas del ingreso de agua y sobrecargas. El reemplazo de la celda de carga es la tarea de mantenimiento más común y, a menudo, se puede realizar sin tener que dejar la báscula puente fuera de servicio durante períodos prolongados.
Preguntas comunes sobre balanzas de pesaje
¿Cuál es la diferencia entre una balanza y una báscula?
Los términos se utilizan a menudo indistintamente. Técnicamente, una "balanza" se refiere a un instrumento que compara una masa desconocida con una masa de referencia, mientras que una "báscula" mide el peso (fuerza debida a la gravedad) directamente utilizando un resorte o una celda de carga. En el uso moderno, ambos términos describen instrumentos que muestran una lectura de masa en gramos, kilogramos o toneladas. Una báscula puente siempre se clasifica como una báscula y no como una verdadera balanza, ya que mide la fuerza gravitacional a través de células de carga.
¿Qué precisión tiene una báscula puente?
Una báscula puente bien instalada y calibrada normalmente logrará una precisión de más o menos 20 kg en una carga de 100 toneladas — equivalente al 0,02% del fondo de escala. Los instrumentos de precisión de clase III de OIML, a los que se encuentran la mayoría de las básculas puente comerciales, permiten un error máximo permitido de 0,5 intervalos de escala con cargas bajas y 1,0 intervalos de escala con cargas elevadas después de la instalación. La calibración regular mantiene la báscula dentro de estas tolerancias.
¿Puede la temperatura afectar una balanza?
Sí. La mayoría de las celdas de carga tienen un coeficiente de temperatura — un pequeño cambio en la producción por cada grado Celsius de cambio de temperatura. Para una celda de carga industrial de alta calidad, esto puede ser tan bajo como 0,001% de la escala completa por grado. En un rango de temperatura exterior de 40 grados (de -10 °C a 30 °C), esto podría introducir un error del 0,04 %. Las básculas puente premium incluyen celdas de carga con temperatura compensada y seguimiento cero automático para minimizar este efecto.
¿Con qué frecuencia se debe calibrar una balanza?
Para las balanzas industriales utilizadas en transacciones comerciales, incluidas las básculas puente utilizadas para facturar mercancías, la frecuencia de calibración depende de la intensidad de uso y los requisitos locales. Procesamiento de básculas puente de gran volumen más de 100 vehículos por día Debe realizarse una verificación de calibración al menos cada seis meses. Las instalaciones de bajo volumen pueden calibrarse anualmente. Las balanzas analíticas en entornos de laboratorio deben calibrarse antes de cada uso con pesas de calibración internas o externas.
¿Cuál es el peso máximo que puede medir una balanza?
No existe un máximo teórico. Las balanzas más grandes jamás construidas incluyen básculas puente para ferrocarriles y sistemas de pesaje para barcos. Las básculas puente para camiones más grandes del mercado soportan hasta 200 toneladas para vehículos de carretera estándar. Las básculas puente para minería especializadas diseñadas para camiones de acarreo de clase ultra, como el Caterpillar 797F con un peso bruto vehicular de 687 toneladas, están diseñadas a medida según las especificaciones individuales del sitio.
Elegir la balanza de pesaje adecuada comienza con comprender su carga
Una balanza no es simplemente un instrumento básico: es un sistema de medición cuya precisión tiene consecuencias financieras y operativas directas. Ya sea que esté seleccionando una balanza analítica para un laboratorio farmacéutico, una báscula de plataforma para un almacén concurrido o una báscula puente para una cantera o un depósito logístico, el proceso de selección debe estar impulsado por la capacidad, la clase de precisión, las calificaciones ambientales, los requisitos de rendimiento y el costo total de propiedad.
Las básculas puente ocupan una posición única en la familia de balanzas porque son simultáneamente los instrumentos más grandes, más duraderos y de mayor importancia comercial de uso generalizado. un transacción única de báscula puente puede representar la base de facturación para un envío valorado en decenas de miles de dólares, lo que hace que la integridad de la calibración y el mantenimiento de rutina sean compromisos no negociables en lugar de mejores prácticas opcionales.
Al combinar el instrumento correcto con la aplicación correcta y mantenerlo adecuadamente durante toda su vida útil, los operadores de todas las industrias pueden lograr la precisión, confiabilidad e integridad de los datos que exige el comercio moderno.
