¿Cuál es otro nombre para una báscula puente? Guía completa

La respuesta directa: otro nombre para una puente de bascula

un báscula puente se conoce más comúnmente con otro nombre: a báscula para camiones . Este es el término alternativo más utilizado, particularmente en América del Note, donde "báscula" se considera un término más británico o inglés de la Commonwealth. Sin embargo, el dispositivo también recibe otros nombres según la industria, la región y la aplicación. Es posible que lo encuentre conocido como báscula para vehículos , escala de eje , escala de pozo , báscula de plataforma , o simplemente un báscula de estación de pesaje .

En documentos comerciales formales y de metrología legal, particularmente aquellos emitidos por organismos como la Organización Internacional de Metrología Legal (OIML), el dispositivo también puede denominarse instrumento de pesaje totalizador para vehículos o un instrumento de pesaje no automático (NAWI) para vehículos de carretera. En las industrias de minas y canteras, los trabajadores comúnmente lo llaman escala de mina or báscula para camiones de acarreo . Independientemente del nombre utilizado, todos estos términos hacen referencia al mismo dispositivo fundamental: una gran plataforma diseñada para medir el peso total de los vehículos y sus cargas.

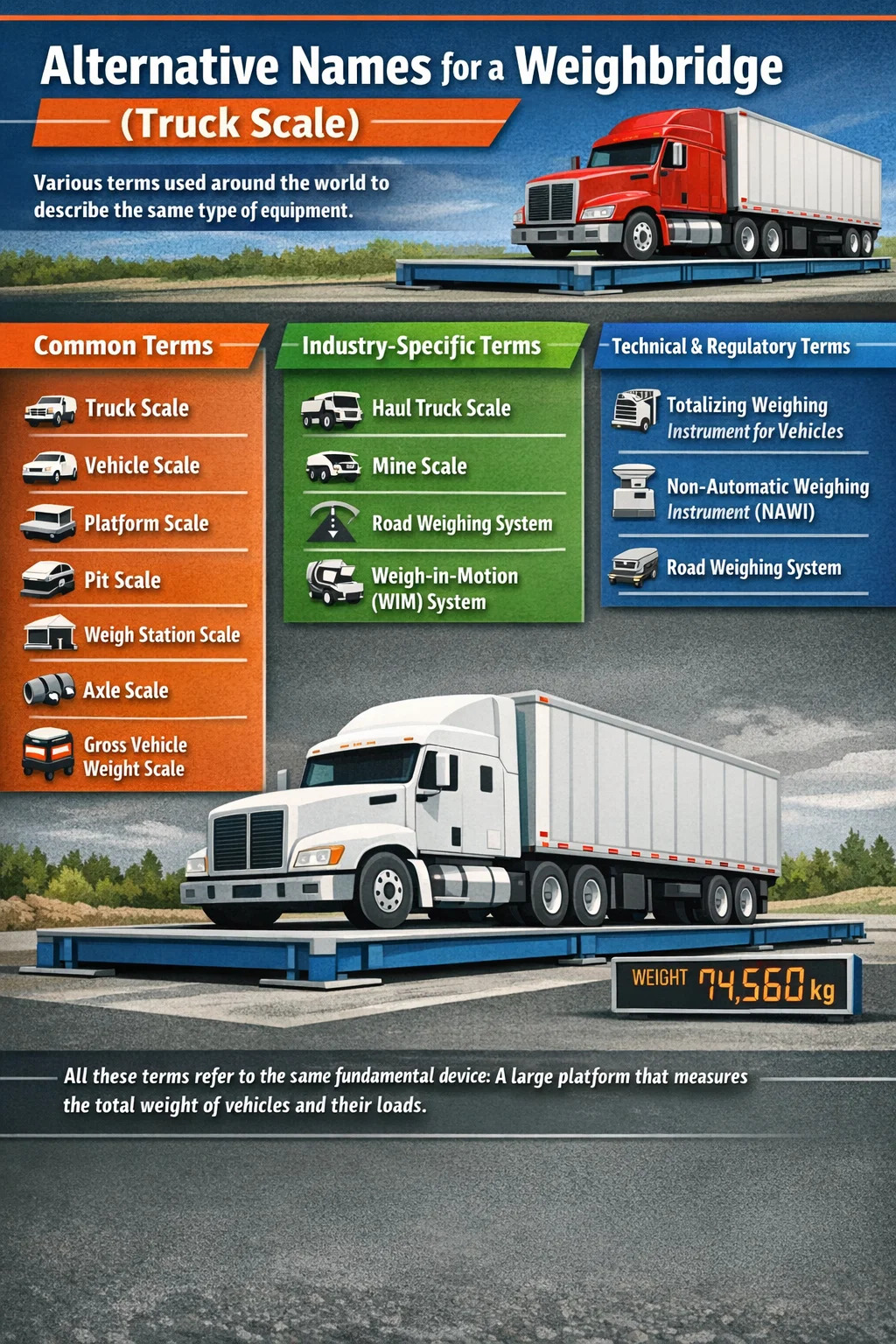

Lista completa de nombres alternativos para una báscula puente

La terminología utilizada para las básculas puente varía significativamente según el país, la industria y el contexto. A continuación se muestra una lista completa de nombres y términos utilizados en todo el mundo para describir lo que es fundamentalmente el mismo equipo:

• Báscula para camiones — la alternativa norteamericana más común
• Báscula para vehículos — un término general utilizado en logística y transporte
• Báscula de plataforma — común en entornos industriales y de fabricación
• báscula de pozo — se refiere específicamente a un tipo de instalación subterránea
• Báscula de estación de pesaje — utilizado en contextos de aplicación y cumplimiento de carreteras
• unxle scale — se refiere a una versión portátil que mide eje por eje
• Báscula para camiones de acarreo — utilizado en operaciones mineras para vehículos todoterreno grandes
• escala de mina — específico para entornos mineros subterráneos o a cielo abierto
• Báscula de peso bruto del vehículo — un término regulatorio y orientado al cumplimiento
• Sistema de pesaje de carreteras — común en la documentación europea de gestión del tráfico
• Sistema de pesaje en movimiento (WIM) — una variante dinámica que registra el peso sin detener el vehículo

Comprender estas alternativas es prácticamente importante. Al adquirir equipos, leer especificaciones técnicas o interpretar requisitos de cumplimiento, puede encontrarse con cualquiera de estos términos. Por ejemplo, un documento del Departamento de Transporte de EE. UU. probablemente hará referencia a una "báscula para camiones", mientras que un documento de adquisiciones mineras de Sudáfrica especificará una "báscula para camiones de acarreo" o simplemente una "báscula puente".

Diferencias regionales de nombres: por qué el mismo dispositivo tiene tantos nombres

La variación en los nombres es en gran medida producto de la geografía lingüística y la tradición de la industria. La palabra "weighbridge" tiene sus raíces en el inglés británico y se remonta al siglo XVIII, cuando se construyeron las primeras plataformas de pesaje estáticas para pesar carros tirados por caballos que cruzaban una estructura similar a un puente sobre un foso que contenía el mecanismo de báscula. Este origen se refleja en países con vínculos históricos con el Reino Unido (incluidos Australia, Nueva Zelanda, Sudáfrica, India y gran parte del sudeste asiático) donde "báscula puente" sigue siendo el término dominante en la actualidad.

Por el contrario, Estados Unidos y Canadá desarrollaron su propia terminología de forma independiente. El término práctico y descriptivo "báscula para camiones" se convirtió en estándar en los manuales, catálogos de equipos y regulaciones de carreteras de la industria norteamericana. La Asociación Estadounidense de Camioneros (ATA) y la Administración Federal de Seguridad de Autotransportes (FMCSA) utilizan constantemente "báscula para camiones" o "báscula para vehículos" en sus materiales publicados, lo que ha reforzado este uso en todo el continente.

En Europa continental, particularmente en los países de habla alemana, el término Fahrzeugwaage (escala de vehículos) es común, mientras que en las regiones de habla francesa se conoce como puente basculante , que se traduce literalmente como "puente basculante", un guiño directo al mismo origen histórico que el "puente báscula" en inglés. En español el equivalente es báscula puente , que nuevamente significa "escala de puente".

Esta diversidad internacional en la denominación significa que los profesionales de adquisiciones, ingenieros y funcionarios de cumplimiento que trabajan a través de fronteras deben estar familiarizados con múltiples términos para evitar confusiones durante los procesos de especificación o compra.

Cómo funciona una báscula puente: explicación del mecanismo central

Independientemente de cómo se llamen, todos los sistemas de báscula puente o báscula para camiones funcionan según el mismo principio fundamental: miden la fuerza hacia abajo ejercida por un vehículo cargado y convierten esa fuerza en una lectura de peso. La tecnología central implica celdas de carga , que son sensores electromecánicos colocados debajo de la plataforma de pesaje. Las básculas puente modernas suelen utilizar entre 4 y 8 células de carga, cada una de ellas capaz de medir la fuerza de compresión con una tolerancia de precisión tan ajustada como ±0,1% de la carga aplicada .

El sistema de celda de carga

Las células de carga utilizadas en básculas puente son predominantemente dispositivos basados en galgas extensométricas. Cuando un vehículo sube a la plataforma, la estructura de acero se flexiona microscópicamente. Esta deformación cambia la resistencia eléctrica dentro del extensómetro, y este cambio de resistencia se mide, amplifica y convierte en una lectura de peso digital mediante el indicador o la caja de conexiones. Cada celda de carga en una báscula puente moderna generalmente tiene una capacidad que varía desde 30 toneladas a 100 toneladas , y varias celdas se combinan para brindar la capacidad total de la plataforma, que comúnmente varía desde 60 toneladas a más de 200 toneladas para aplicaciones industriales pesadas.

Cálculo de Tara y Peso Bruto

El sistema de báscula puente registra dos pesos para determinar la carga útil: el peso bruto del vehículo (GVW) — el peso total del vehículo más su carga — y el peso tara — el peso del vehículo vacío. La carga útil neta es simplemente GVW menos tara. Este proceso de dos pasos es fundamental para el comercio, la facturación de la eliminación de residuos y la gestión logística. En los sistemas automatizados, las etiquetas RFID o las cámaras de reconocimiento de matrículas pueden almacenar el peso tara de un vehículo de modo que los operadores sólo necesiten pesar el vehículo cargado para cada transacción posterior.

Tecnología de pesaje en movimiento

un newer development in weighbridge technology is the pesaje en movimiento (WIM) sistema que mide el peso del vehículo sin necesidad de detenerlo. Los sensores integrados en la superficie de la carretera capturan dinámicamente las cargas sobre los ejes cuando los vehículos pasan a velocidades normales, a veces hasta 130 km/h. Los sistemas WIM se utilizan ampliamente para la inspección previa del control de carreteras, el monitoreo estructural de puentes y carreteras y la recopilación de datos de tráfico. Si bien los sistemas WIM son menos precisos que las básculas puente estáticas (normalmente ±5–10% frente a ±0,1% para las estáticas), ofrecen la importante ventaja de medir miles de vehículos por día sin interrumpir el flujo de tráfico.

Tipos de básculas puente y sus nombres específicos

La variedad de nombres de las básculas puente refleja también diferencias reales en el diseño y el tipo de instalación. La siguiente tabla resume los principales tipos, sus nombres comunes y sus aplicaciones típicas:

La distinción entre diseños montados en foso y montados en superficie es particularmente importante al evaluar los costos de instalación. Una báscula puente montada en un foso requiere importantes trabajos de ingeniería civil (excavación, drenaje y construcción de concreto) que pueden agregar 30-50% del costo total del proyecto en comparación con una instalación montada en superficie. Sin embargo, las básculas montadas en foso ofrecen mejores ángulos de aproximación a la rampa y, a menudo, se prefieren en sitios permanentes de alto rendimiento.

Industrias que dependen de básculas puente y básculas para camiones

Las básculas puente, bajo sus diversos nombres, son infraestructura fundamental en una gama sorprendentemente amplia de industrias. Su función no es meramente administrativa; En muchos sectores, una lectura inexacta de la báscula se traduce directamente en pérdidas financieras, responsabilidad legal o riesgos de seguridad.

Logística y Transporte por Carretera

En el sector del transporte por carretera, las básculas para camiones en los depósitos de carga y centros de distribución garantizan que los vehículos no superen los límites legales de peso bruto vehicular antes de partir. En los Estados Unidos, la fórmula puente federal limita la mayoría de los semirremolques estándar a 80.000 libras (aproximadamente 36.287 kg) peso bruto del vehículo. Superar este límite expone a los operadores a multas que pueden alcanzar $10,000 o más por infracción en algunos estados, además de la posible responsabilidad por daños a la carretera. Las básculas puente en los muelles de carga previenen estos eventos de sobrecarga antes de que los vehículos ingresen a la red de vías públicas.

ungriculture and Grain Trading

Las terminales de cereales, las fábricas de piensos y los comerciantes de productos agrícolas utilizan básculas puente como principal punto de comercio. Cuando un agricultor entrega una carga de trigo o maíz, la báscula puente determina el tonelaje exacto, que constituye la base del pago. En este contexto, la precisión es una cuestión de consecuencias financieras directas. Sólo en Australia, más de 35 millones de toneladas de cereales se pesan anualmente mediante básculas puente certificadas en el momento de la recepción. La certificación legal para el comercio, generalmente regida por las autoridades nacionales de pesos y medidas, es obligatoria para estas aplicaciones.

Gestión de Residuos y Reciclaje

Las estaciones de transferencia de residuos, los vertederos y los centros de reciclaje utilizan básculas puente para registrar el tonelaje de residuos recibidos y enviados. Esto tiene dos propósitos: facturar a los clientes en función del peso y realizar un seguimiento del cumplimiento normativo de las cuotas de eliminación de residuos. En el Reino Unido, por ejemplo, el Impuesto sobre vertederos se cobra por tonelada de residuos eliminados, lo que hace que los registros precisos de la báscula puente sean un requisito financiero y legal directo. Las básculas puente típicas de los vertederos procesan cientos de movimientos de vehículos por día, y los sistemas automatizados con barreras, cámaras e integración de software son estándar en las instalaciones grandes.

Minería y canteras

En entornos mineros, las básculas puente (a menudo llamadas básculas para camiones de acarreo o básculas para minas en este contexto) miden la carga útil del material extraído y transportado. Para grandes minas a cielo abierto que utilizan camiones de acarreo de 200 toneladas, incluso un 1% de error en la medición de la carga útil a través de miles de ciclos diarios de camiones puede traducirse en millones de dólares de costos de producción o procesamiento mal asignados por año. Algunas operaciones mineras modernas han avanzado hacia sistemas de monitoreo de carga útil a bordo, pero las básculas puente fijas siguen siendo la referencia de calibración y el registro legal.

Construcción y Demolición

Las obras de construcción utilizan básculas para vehículos para realizar un seguimiento de la cantidad de materiales entregados (hormigón, áridos, acero) y residuos eliminados. Los datos precisos de la báscula puente respaldan la gestión de costos del proyecto y el cumplimiento contractual. En los proyectos de demolición, los registros de báscula puente documentan el volumen y el tipo de residuos generados, lo cual es necesario para la presentación de informes reglamentarios en virtud de los planes de gestión de residuos de la construcción en muchas jurisdicciones.

Certificación de báscula puente y requisitos legales para el comercio

No todas las básculas puente son iguales ante la ley. Una báscula puente utilizada para el comercio, donde la lectura del peso determina el precio pagado, debe ser certificado como legal para el comercio por la autoridad nacional competente. Este proceso de certificación verifica que la báscula cumpla con los estándares de precisión definidos y haya sido probada con pesas de referencia certificadas.

En los Estados Unidos, las básculas para camiones utilizadas para transacciones comerciales deben cumplir con las Manual del Instituto Nacional de Estándares y Tecnología (NIST) 44 , que establece requisitos de precisión para dispositivos de pesaje comerciales. En la Unión Europea, las básculas puente utilizadas para el comercio deben ajustarse a las Directiva sobre instrumentos de medida (MID) 2014/32/UE . En Australia, la norma pertinente es unS 2659 , administrado por las autoridades estatales de pesas y medidas.

Las básculas puente legales para el comercio deben someterse a una nueva verificación periódica, normalmente anualmente o bienalmente — para mantener su estatus de certificado. La nueva verificación implica colocar pesos de prueba certificados en la plataforma y verificar que el peso indicado esté dentro de la tolerancia permitida. No mantener la certificación puede exponer a los operadores a sanciones y puede invalidar transacciones comerciales que se basaron en los datos de peso en disputa.

un weighbridge used purely for internal purposes — such as monitoring truck loads within a private facility — does not legally require trade certification but should still be maintained and calibrated regularly to ensure reliable operational data.

Componentes clave de un sistema de báscula puente moderno

Las básculas camioneras y las básculas puente modernas no son sólo plataformas con células de carga. Son sistemas integrados que combinan hardware y software para automatizar la captura de datos, la generación de informes y la gestión del flujo de trabajo. Los componentes principales incluyen:

• Plataforma de pesaje (cubierta): Construidos en acero u hormigón, con una longitud de entre 12 y más de 30 metros para dar cabida a los trenes de carretera y vehículos de varios ejes más largos.
• Células de carga: Los elementos sensores; normalmente de 4 a 8 unidades por plataforma, clasificadas para millones de ciclos de carga.
• Caja de conexiones: Conecta y combina señales de todas las celdas de carga antes de pasar al indicador.
• Indicador/controlador de peso: La unidad de visualización y procesamiento que convierte la señal eléctrica en un valor de peso legible e interactúa con sistemas de software.
• Software de báscula puente: Gestiona registros de transacciones, registro de conductores, impresión de boletos e integración con ERP o sistemas de facturación.
• Lectores RFID o de códigos de barras: unutomatically identify vehicles to pull stored tare weights and driver details without manual data entry.
• CCTV y reconocimiento de matrículas (LPR): Proporcionar seguridad, prevención de fraude e identificación automatizada de vehículos.
• Puertas de barrera y semáforos: Controle el movimiento de los vehículos y evite que varios vehículos estén en la plataforma simultáneamente.
• Impresora y emisor de billetes: Produce un expediente o ticket de báscula puente que sirve como registro legal de la transacción.

El nivel de automatización en una instalación de báscula puente varía considerablemente. Un silo de grano rural básico podría funcionar con un indicador independiente y un libro de registro manual, mientras que una gran terminal portuaria podría operar con una báscula puente no tripulada y completamente automatizada sin ningún operador presente: cada transacción manejada por RFID, LPR y sistemas de software que funcionan las 24 horas del día.

Báscula puente versus báscula para camión: ¿Existe alguna diferencia real?

Esta es una pregunta que realmente confunde a compradores y operadores cuando se topan ambos términos por primera vez. La respuesta corta es: no, no hay diferencia técnica ni funcional entre una báscula puente y una báscula camionera. Son el mismo dispositivo, descrito por dos nombres diferentes derivados de diferentes tradiciones regionales y lingüísticas.

Donde a veces surge la confusión es en el contexto de escala de ejes , que son almohadillas portátiles colocadas debajo de ejes individuales para determinar la carga por eje. Algunas personas se refieren a ellas como "básculas puente" en un sentido amplio, pero técnicamente, una báscula de eje mide un eje a la vez y no proporciona una lectura simultánea del peso total del vehículo de la misma manera que lo hace una báscula puente de plataforma de longitud completa. Las verdaderas básculas puente, ya sean básculas para camiones o básculas puente, acomodan todo el vehículo a la vez.

unnother area of potential confusion involves sistemas de pesaje en movimiento . A veces se les llama vagamente "básculas puente" en la conversación general, pero representan una clase de tecnología distinta. Una báscula puente estática requiere que el vehículo se detenga y permanezca estacionario durante la medición. Un sistema WIM mide vehículos en movimiento y está diseñado para un conjunto diferente de aplicaciones, con tolerancias de precisión correspondientemente diferentes.

Factores que afectan la precisión de la báscula puente

Incluso una báscula puente certificada de alta calidad puede ofrecer lecturas poco confiables si no se controlan ciertos factores operativos y ambientales. Los operadores que comprendan estos factores pueden proteger tanto sus intereses comerciales como su cumplimiento legal.

Efectos de la temperatura

Los cambios extremos de temperatura provocan expansión y contracción térmica en la plataforma de la báscula puente y sus celdas de carga. Las celdas de carga de alta calidad incluyen circuitos de compensación de temperatura incorporados, pero grandes cambios de temperatura diarios, comunes en climas desérticos donde las temperaturas pueden variar 30°C o más entre la noche y el día — todavía puede introducir pequeños errores si la calibración no se realiza en condiciones representativas.

Contaminación de la plataforma

El lodo, la grava y los escombros que se acumulan en la plataforma de la báscula puente aumentan la tara del sistema. Si no se limpia con regularidad, esta contaminación significa que la plataforma pesa ligeramente menos que la carga real del vehículo, lo que provoca una lectura sistemáticamente insuficiente. En una cantera de agregados muy ocupada, por ejemplo, la acumulación de material puede agregar varios cientos de kilogramos a la tara efectiva, que, repartida en cientos de cargas por día, representa un error comercial significativo.

Posicionamiento del vehículo

Para que una báscula puente estática dé una lectura precisa del vehículo completo, el Todo el vehículo debe estar en la plataforma. sin ruedas ni ejes apoyados en las rampas de acceso. Una mala posición del vehículo (donde el eje delantero o trasero se extiende más allá de la plataforma) dará como resultado una lectura de peso bruto inferior a la real. La mayoría de los operadores certificados están capacitados para verificar la posición del vehículo antes de aceptar un peso, y los sistemas de semáforos y las marcas ayudan a guiar a los conductores a detenerse en el lugar correcto.

Viento y vibración

El viento fuerte crea fuerzas laterales y verticales en vehículos grandes, lo que puede afectar la lectura del peso si el pesaje no se completa mientras el vehículo está completamente asentado y estacionario. De manera similar, las vibraciones de la maquinaria cercana, como las de trituradoras, compactadores o plantas pesadas, pueden introducir ruido en la señal de la celda de carga. Los indicadores de báscula puente modernos incluyen algoritmos de filtrado para promediar breves picos de vibración, pero las fuentes de vibración persistentes cercanas a la báscula requieren aislamiento físico o reposicionamiento de la instalación.

Comprar o especificar una báscula puente: qué buscar

Ya sea que lo llame báscula puente, báscula para camiones o báscula para vehículos, el proceso de selección del sistema adecuado para su aplicación sigue la misma lista de verificación práctica. Apresurar esta decisión o seleccionar únicamente el precio es uno de los errores más comunes y costosos que cometen los operadores.

• Determine la capacidad requerida: Identifique el vehículo más pesado que jamás utilizará la báscula, incluido cualquier crecimiento futuro en el tamaño de la flota o el tipo de vehículo. Agregue un margen de seguridad de al menos un 10 % a un 15 % por encima de esta carga máxima.
• Elija cuidadosamente la longitud de la plataforma: La plataforma debe acomodar el vehículo más largo de su flota con todas las ruedas sobre la plataforma. Para combinaciones B-doble comunes en el transporte por carretera australiano, esto puede requerir una plataforma de 25 metros o más .
• Decida entre montaje en foso y en superficie: Considere el drenaje del sitio, el espacio disponible, las pendientes de aproximación de los vehículos y la permanencia de la instalación a largo plazo.
• Verifique los requisitos de certificación legal para el comercio: Si la báscula puente se utilizará para transacciones comerciales, confirme que el modelo esté aprobado para uso comercial según las regulaciones de metrología nacionales antes de comprarlo.
• unssess software integration needs: Las operaciones modernas se benefician enormemente del software de báscula puente que se integra con los sistemas ERP, de facturación o de gestión de flotas existentes. Evalúe esto al principio del proceso de especificación.
• Evaluar el soporte continuo de servicio y mantenimiento: un weighbridge is a long-term asset with a typical operational life of 20-30 años . Elija un proveedor con capacidad de servicio local y una estructura de contrato de mantenimiento clara.
• Considere el nivel de automatización: Para operaciones de alto rendimiento o sin personal, haga un presupuesto para RFID, LPR y sistemas de barrera automatizados desde el principio en lugar de intentar modernizarlos más adelante.
