¿Cuáles son los diferentes tipos de básculas puente?

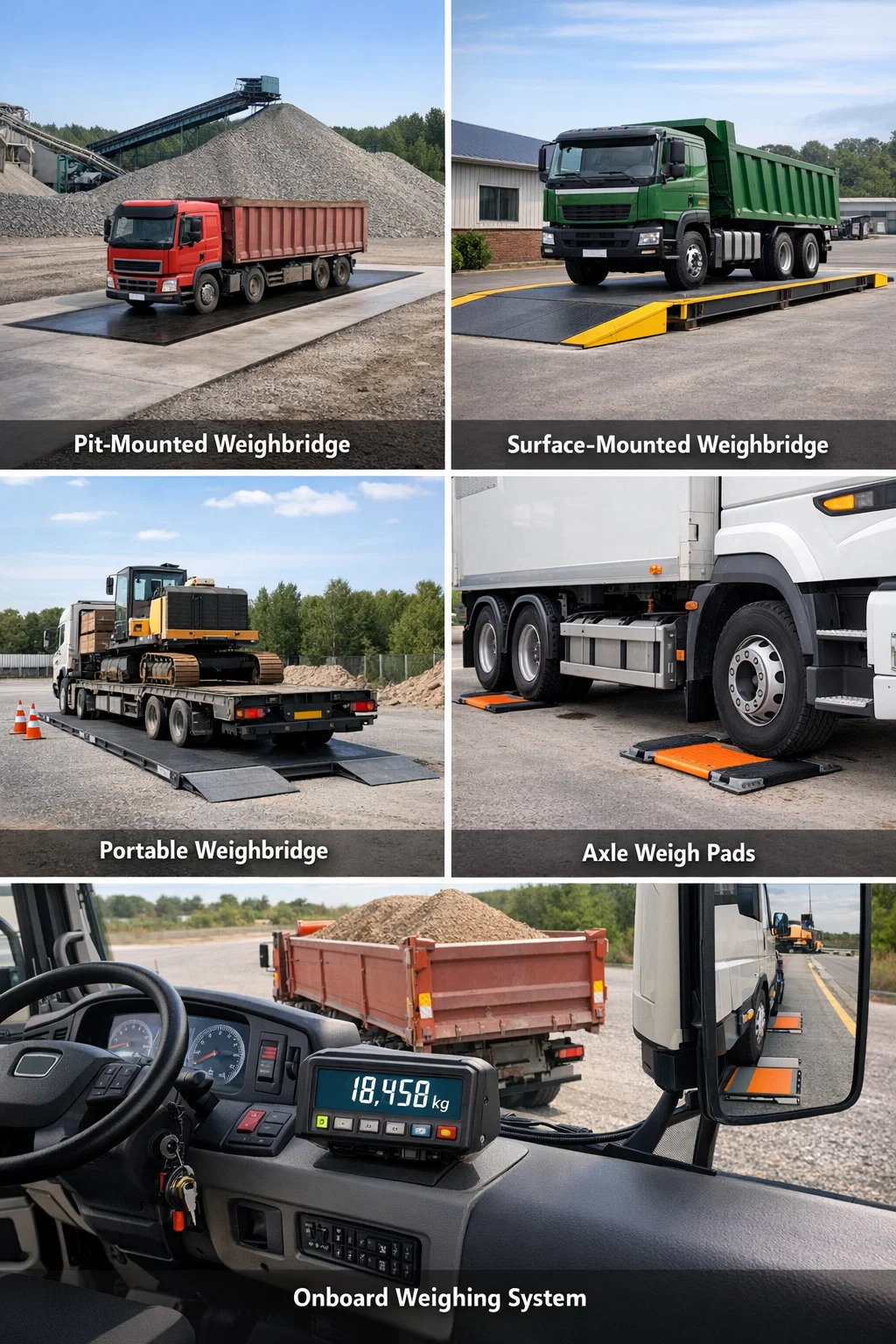

Las básculas puente, también llamadas básculas para camiones o sistemas de pesaje de ejes, vienen en varios tipos distintos, cada uno de ellos diseñado para entornos, capacidades de carga y necesidades operativas específicas. Los principales tipos de básculas puente son las básculas puente montadas en foso, las montadas en superficie (sin foso), las portátiles, las de eje y los sistemas de pesaje a bordo. Elegir el tipo incorrecto puede generar costosas imprecisiones, problemas estructurales o incumplimiento normativo, por lo que comprender las diferencias es esencial antes de cualquier decisión de compra o instalación.

Las básculas puente modernas pueden manejar cargas de vehículos que van desde unas pocas toneladas hasta más de 200 toneladas, y se utilizan en industrias como la minería, la agricultura, la logística, la gestión de residuos, la construcción y la fabricación. El mercado mundial de básculas para camiones estaba valorado en aproximadamente 1.200 millones de dólares en 2023 y se prevé que crezca de manera constante, lo que refleja el papel fundamental que desempeña la medición precisa del peso en el comercio, el cumplimiento y las operaciones.

Montado en foso Básculas puente

Las básculas puente montadas en foso se instalan en un foso de hormigón de modo que la plataforma de pesaje quede a ras del nivel del suelo circundante. Los vehículos suben a la báscula sin encontrar rampas ni bordes elevados, lo que hace que la entrada y la salida sean fluidas. Este diseño es especialmente común en instalaciones permanentes de alto tráfico, como canteras, puertos, silos de granos y estaciones de transferencia de desechos.

Construcción y Células de Carga

La plataforma del puente de báscula se asienta sobre una serie de celdas de carga de vigas de compresión o corte ubicadas en la base del foso. La mayoría de las instalaciones de pozos utilizan entre cuatro y ocho celdas de carga, dependiendo de la longitud de la plataforma. Las básculas puente de foso estándar en aplicaciones de camiones comerciales suelen ser 18 metros de largo y 3 metros de ancho , con capacidad para camiones articulados y vehículos pesados de hasta 60 toneladas o más.

Ventajas y limitaciones

• Aproximación suave del vehículo: no se requieren rampas, lo que reduce el riesgo de daños al vehículo o la vacilación del conductor.
• Integración estética: la plataforma se ubica al nivel de la superficie del patio, lo que mantiene limpio el diseño del sitio.
• Adecuado para operaciones de pesaje de alta frecuencia, que a menudo registran cientos de transacciones por día.
• Higher installation cost due to civil engineering works — excavating, forming, and waterproofing the pit can add 20% a 40% al costo total del proyecto en comparación con alternativas montadas en superficie
• El drenaje es un desafío de mantenimiento persistente; La acumulación de agua en el pozo puede corroer las células de carga y los componentes electrónicos si no se gestiona adecuadamente.
• La reubicación es extremadamente difícil una vez instalada: son esencialmente estructuras permanentes.

Las básculas puente de foso son la opción tradicional en el Reino Unido y en gran parte de Europa, particularmente en instalaciones establecidas de procesamiento de agregados y desechos. Muchas autoridades locales y organismos reguladores los utilizan para aplicaciones legales para el comercio según la legislación de Pesos y Medidas.

Básculas puente montadas en superficie (sin foso)

Las básculas puente montadas en superficie, a menudo llamadas básculas puente sin foso, se asientan directamente sobre una base de hormigón preparada al nivel del suelo. Los vehículos acceden a la plataforma a través de rampas de acceso en ángulo en cada extremo. Este diseño ha ganado una popularidad significativa en las últimas dos décadas porque evita las costosas y lentas obras civiles asociadas con la construcción del tajo.

Requisitos de instalación y cimentación

Una báscula puente sin foso requiere una plataforma plana de hormigón armado en lugar de un foso. La profundidad de los cimientos suele ser menor (alrededor de 200 a 300 mm de hormigón armado) en comparación con los 1,5 a 2 metros de profundidad necesarios para la instalación de un foso. Esto se traduce directamente en menores costes de preparación y una puesta en marcha más rápida. El tiempo de instalación de una báscula puente sin foso suele ser de dos a tres días, frente a una o dos semanas para una instalación de tipo foso.

Cuándo elegir una báscula puente sin foso

Las básculas puente de superficie son la elección correcta cuando:

• El sitio tiene un nivel freático alto, lo que hace que la excavación profunda sea poco práctica o costosa.
• Es posible que sea necesario reubicar la operación en el futuro: las plataformas sin foso se pueden levantar y mover con el equipo adecuado
• Las limitaciones presupuestarias hacen que las obras civiles extensas sean indeseables
• El sitio se encuentra en un terreno contaminado donde la excavación del pozo generaría regulaciones ambientales complejas.

La desventaja es que las rampas de acceso de vehículos crean un ligero cambio de pendiente que puede causar problemas con vehículos o remolques muy bajos. La altura de la rampa suele ser de 400 a 600 mm y el ángulo de aproximación debe ser lo suficientemente gradual para evitar el contacto con el suelo. A pesar de esto, las básculas puente sin foso representan actualmente la mayoría de las nuevas instalaciones de básculas puente en muchos mercados.

Básculas Puente Portátiles y Modulares

Las básculas puente portátiles están diseñadas para sitios que requieren medición de peso sin una instalación permanente. Por lo general, son modulares: se ensamblan a partir de secciones entrelazadas que se pueden conectar para formar una plataforma de pesaje de longitud completa, luego se desarman y transportan a otra ubicación. Algunos modelos portátiles están montados en remolques para un despliegue rápido.

Aplicaciones típicas

• Sitios de construcción temporales — monitorear las entregas de materiales o la eliminación de desechos sin invertir en una estructura permanente
• Controles de aplicación y cumplimiento — las autoridades de carreteras utilizan básculas portátiles de ejes y básculas puente portátiles de longitud completa durante las campañas de inspección en carretera
• Uso agrícola estacional — desplegados en el momento de la cosecha para pesar los camiones de cereales y retirados durante el resto del año
• Operaciones mineras remotas o temporales donde la construcción de infraestructura permanente no es económicamente viable
• Alquiler y alquiler — las empresas pueden alquilar básculas puente portátiles para proyectos a corto plazo por una fracción del coste de una instalación permanente

Precisión y capacidad

Las básculas puente portátiles aún deben cumplir con los requisitos legales de precisión si se utilizan para el comercio. En el Reino Unido, las básculas puente portátiles legales para el comercio se verifican según la Directiva sobre instrumentos de pesaje no automáticos (NAWI). La clase de precisión suele ser OIML Clase III, con errores máximos permitidos de 0,5% a 1% de la carga aplicada. Las capacidades varían de 30 a 80 toneladas para la mayoría de los modelos portátiles comerciales, aunque existen versiones resistentes de hasta 150 toneladas.

Una limitación de las básculas puente portátiles es que requieren una superficie razonablemente plana y firme para realizar lecturas precisas. El terreno blando o las pendientes importantes pueden afectar el rendimiento de la celda de carga y provocar errores. Algunos operadores utilizan placas de tierra de acero debajo de las celdas de carga para distribuir el peso y mejorar la estabilidad.

Básculas puente de eje y sistemas multiplataforma

Una báscula puente para ejes (también llamada báscula para ejes o báscula para almohadillas para ejes) es una plataforma de pesaje corta que mide el peso de uno o dos ejes a la vez, en lugar del peso bruto del vehículo en una sola pasada. Luego, las lecturas de los ejes individuales se suman para dar el peso total del vehículo. A veces se les llama dispositivos de "pesaje en movimiento" cuando el vehículo está en movimiento, o básculas de eje estáticas cuando el vehículo se detiene en cada plataforma en secuencia.

Pesadoras de eje estático

Las básculas de ejes estáticas requieren que el conductor se detenga con cada eje o grupo de ejes colocado en la plataforma. Una vez tomada la lectura, el vehículo avanza para posicionar el siguiente grupo de ejes. El proceso de pesaje completo implica múltiples paradas. Si bien este método funciona bien para verificar el cumplimiento, se necesitan de tres a cinco minutos por vehículo , lo que lo hace inadecuado para operaciones de alto rendimiento.

Sistemas de pesaje en movimiento (WIM)

Los sistemas de pesaje en movimiento utilizan sensores integrados en la superficie de la carretera para capturar las cargas por eje cuando los vehículos pasan a velocidad normal, a veces hasta 80 km/h. Los sensores WIM incluyen placas flexibles, sensores piezoeléctricos de cuarzo y cables piezoeléctricos de polímero. La tecnología permite un seguimiento continuo del tráfico sin detener los vehículos, lo que la hace invaluable para las autoridades viales que gestionan los límites de carga de los puentes y el desgaste del pavimento.

Los sistemas WIM no se suelen utilizar como dispositivos de pesaje legales para el comercio por sí solos, pero las instalaciones WIM de preselección señalan los vehículos con sobrepeso para desviarlos a una báscula puente estática para su medición confirmada. Este flujo de trabajo puede reducir el tiempo de inspección de cumplimiento hasta en un 70% eliminando automáticamente los vehículos que cumplen las normas.

Configuraciones de báscula puente multiplataforma

Algunas operaciones requieren pesar vehículos muy largos (trenes de carretera o combinaciones intermodales que superan los 25 metros) que no pueden acomodarse en una sola plataforma estándar. Las básculas puente multiplataforma unen dos o más plataformas de pesaje independientes de un extremo a otro. Cada plataforma está conectada al indicador central y el peso bruto total es la suma de todas las lecturas de la plataforma tomadas simultáneamente. Esta configuración es común en sitios mineros y agrícolas de Australia y Sudáfrica, donde las combinaciones de trenes de carretera son estándar.

Sistemas de pesaje a bordo

Onboard weighing systems are not traditional weighbridges in the sense that they do not require a vehicle to drive onto a fixed platform. En cambio, las células de carga o sensores de presión están integrados en el propio vehículo (normalmente montados en el eje, la suspensión o la carrocería) y miden la carga que se transporta en tiempo real. A veces se les llama básculas montadas en vehículos o básculas a bordo.

Cómo funcionan

Las tecnologías de pesaje a bordo más comunes incluyen:

• Monitoreo de presión de suspensión neumática — mide la presión de las bolsas de aire, que se correlaciona con la carga; común en vehículos pesados con suspensión neumática
• Sensores de pasador de carga — integrado en puntos de montaje de suspensión o acoplamientos de quinta rueda para medir la fuerza cortante de la carga
• Sistemas basados en galgas extensométricas — sensores adheridos al bastidor del vehículo o al eje miden la tensión causada por la carga
• Detección de carga hidráulica — utilizado en montacargas y cargadores, mide la presión del fluido hidráulico para determinar la carga levantada

Aplicaciones en Gestión de Residuos y Construcción

El pesaje a bordo está muy extendido en los vehículos de recogida de basuras, donde los ayuntamientos lo utilizan para registrar el peso de los residuos recogidos de cada cliente doméstico o comercial. Algunas autoridades locales del Reino Unido han utilizado datos de pesaje a bordo para implementar sistemas de cobro por peso de residuos comerciales. En la construcción, las excavadoras y los camiones volquete equipados con básculas a bordo permiten a los operadores realizar un seguimiento de la carga útil por ciclo sin tener que volver a una báscula puente fija. mejorando la eficiencia de carga entre un 10% y un 20% en operaciones típicas de movimiento de tierras.

Las limitaciones de precisión son el principal inconveniente. La mayoría de los sistemas a bordo logran precisiones de ±1% a ±3% , en comparación con ±0,1% o mejor para una báscula puente estática bien calibrada. Esto los hace inadecuados para fines legales para el comercio en la mayoría de las jurisdicciones, aunque son excelentes para la gestión operativa y la prevención de sobrecargas.

Básculas puente con plataforma de acero versus plataforma de concreto

Independientemente de si una báscula puente está montada sobre un foso o sin foso, la plataforma en sí puede ser de acero fabricado o de hormigón armado. Esta distinción es muy importante para los requisitos de costo, durabilidad y mantenimiento a largo plazo.

Las básculas puente con plataforma de concreto son cada vez más preferidas para instalaciones permanentes en entornos exigentes, como plantas de concreto premezclado, plantas químicas e instalaciones de desechos, donde los ácidos, álcalis y la abrasión intensa degradarían rápidamente una plataforma de acero. Las plataformas de acero siguen siendo el estándar para aplicaciones portátiles y modulares donde el peso y la facilidad de transporte son prioridades.

Tecnología de células de carga en básculas puente modernas

El tipo de celda de carga utilizada en una báscula puente afecta directamente la precisión, los requisitos de mantenimiento y la longevidad. Todas las básculas puente modernas utilizan celdas de carga electrónicas, pero el diseño específico de la celda varía según la aplicación.

Células de carga de compresión

Las células de carga de compresión son el tipo más común utilizado en básculas puente de foso. La plataforma descansa directamente sobre las celdas, que se comprimen a medida que aumenta la carga. Son robustos, compactos y adecuados para aplicaciones de alta capacidad. Las capacidades típicas oscilan entre 30 y 150 toneladas por celda. Hay versiones de acero inoxidable herméticamente selladas disponibles para ambientes corrosivos o húmedos.

Células de carga de viga de corte

Las celdas de haz de corte se utilizan ampliamente en básculas puente sin foso y montadas en superficie. La celda se fija en un extremo y se carga en el otro, generando una fuerza de corte medida mediante galgas extensométricas adheridas a la viga. Ofrecen una precisión excelente y son relativamente insensibles a la carga descentrada, una característica importante cuando los ejes del vehículo no siempre están perfectamente centrados en la plataforma.

Células de carga digitales y pesaje inteligente

Las celdas de carga digitales convierten la señal del extensímetro analógico en una salida digital en la propia celda, en lugar de en el indicador. Esto reduce significativamente la degradación de la señal en cables largos y hace que cada celda sea direccionable individualmente. Los instaladores pueden diagnosticar qué celda específica está funcionando mal sin quitar la plataforma. La integración con el software de gestión de básculas puente, incluidas las plataformas basadas en la nube que registran cada transacción con marca de tiempo, registro de vehículo e imagen, es sencilla con las redes celulares digitales. Algunos sistemas ahora utilizan celdas de carga digitales inalámbricas, lo que elimina por completo el tendido de cables. y simplificar las modificaciones a los pozos existentes.

Selección de báscula puente: factores clave a evaluar

Con tantos tipos de básculas puente disponibles, seleccionar la configuración correcta requiere una evaluación clara del sitio, la carga de trabajo, el entorno regulatorio y el presupuesto. Se deben abordar los siguientes factores antes de especificar cualquier instalación de báscula puente.

Volumen de tráfico y rendimiento

Los sitios que pesan más de 100 vehículos por día se benefician significativamente del reconocimiento automático de matrículas (ANPR), la operación de báscula puente no tripulada y los sistemas de control de semáforos. Las operaciones de gran volumen, como las canteras de áridos y las estaciones de transferencia de residuos, procesan habitualmente entre 200 y 400 transacciones por día y requieren sistemas sólidos y de respuesta rápida con una mínima intervención manual.

Requisitos legales para el comercio

Si la báscula puente se va a utilizar como base de facturación (por ejemplo, cobrar a los clientes por tonelada de material vendido) debe verificarse como un instrumento legal para el comercio. En el Reino Unido, esto significa aprobación según la Ley de Pesos y Medidas de 1985 y verificación por parte de un funcionario de normas comerciales o un verificador aprobado. La báscula puente debe alcanzar la clase de precisión requerida y volverse a verificar a intervalos regulares (normalmente cada dos años para aplicaciones industriales pesadas). No todos los tipos de báscula puente califican: las básculas puente estáticas permanentes son mucho más fáciles de certificar que los sistemas portátiles o a bordo.

Condiciones del sitio y condiciones del terreno

Los sitios con un nivel freático alto, lecho rocoso poco profundo o terreno contaminado que no se puede excavar descartarán las básculas puente de pozo y favorecerán alternativas portátiles o sin pozo. Un ingeniero estructural debe evaluar la capacidad de carga del suelo antes de especificar las dimensiones de los cimientos; los cimientos inadecuados son una de las principales causas de daños a las células de carga y lecturas inexactas con el tiempo.

Tipos y longitudes de vehículos

El vehículo más largo que se espera que utilice la báscula puente determina la longitud mínima de la plataforma. Un camión articulado estándar del Reino Unido mide hasta 18,75 metros de largo , lo que significa que la plataforma y la zona de aproximación juntas deben acomodar esto sin que el vehículo sobresalga de la plataforma de pesaje. Para operaciones que reciben unidades de carrocería intercambiable, trenes B o megarremolques europeos, pueden ser necesarias longitudes de plataforma de 20 a 24 metros. Una báscula puente demasiado corta dará lecturas inexactas porque parte del peso del vehículo descansa sobre la rampa de acceso o el terreno circundante en lugar de sobre las células de carga.

Requisitos ambientales y de áreas peligrosas

Las básculas puente en plantas de procesamiento de alimentos, instalaciones químicas o zonas clasificadas como ATEX (donde pueden haber atmósferas explosivas) requieren celdas de carga e indicadores especialmente especificados. Las celdas de carga con clasificación ATEX utilizan diseños intrínsecamente seguros o a prueba de explosiones que previenen el riesgo de ignición. De manera similar, las básculas puente en climas muy fríos (por debajo de -20 °C) necesitan celdas de carga e indicadores clasificados para operación a baja temperatura, y pueden ser necesarios gabinetes de indicadores con calefacción para garantizar un rendimiento confiable durante todo el año.

Integración y software de báscula puente

La plataforma de hardware es sólo una parte de una instalación de báscula puente moderna. El software de gestión de básculas ha transformado lo que antes era un proceso puramente mecánico en una operación basada en datos. Los sistemas contemporáneos ofrecen una variedad de capacidades que agregan un valor operativo significativo más allá del simple registro de un peso.

• Ticketing y facturación automatizados — el sistema genera un ticket de peso y exporta datos a sistemas de contabilidad o ERP sin entrada manual, lo que reduce los errores y el tiempo de administración
• Integración de cámara ANPR — los vehículos se identifican automáticamente por su placa de matrícula, obteniendo registros de clientes, materiales permitidos y pesos de tara sin interacción del conductor
• Acceso remoto e informes en la nube — los gerentes pueden ver datos de transacciones en vivo e informes históricos desde cualquier dispositivo, lo que resulta útil para operaciones en varios sitios
• Alarmas de sobrecarga — advertencias automáticas cuando un vehículo excede el peso bruto permitido para el sitio o una categoría de material específica
• Integración con informes de la Agencia Ambiental — en instalaciones de residuos autorizadas, el software de báscula puente puede generar automáticamente los registros de transferencia de residuos requeridos por los reguladores
• control de semáforo — las señales automatizadas guían a los vehículos dentro y fuera de la plataforma, impidiendo la entrada simultánea desde ambos extremos

Las configuraciones de básculas puente no tripuladas, donde todo el proceso desde la llegada del vehículo hasta la impresión de boletos se automatiza sin ningún operador presente, ahora son comunes en canteras, centros de reciclaje y depósitos de agregados que operan en horarios extendidos. Estos sistemas generalmente combinan ANPR, intercomunicadores, barreras de tráfico y monitoreo remoto de CCTV para permitir Operaciones de pesaje 24 horas al día, 7 días a la semana sin salas de control con personal permanente.

Requisitos de mantenimiento y calibración

Una báscula puente que no recibe el mantenimiento adecuado se descalibrará y producirá lecturas inexactas que podrían dar lugar a sanciones reglamentarias, disputas comerciales o pérdidas financieras. El servicio regular no es opcional: es una necesidad práctica y, en el caso de instrumentos legales para el comercio, un requisito legal.

Tareas de mantenimiento de rutina

• Inspección y limpieza de celdas de carga, cajas de conexiones y rutas de cables: la entrada de desechos y agua son las causas más comunes de fallas electrónicas
• Verificar y limpiar el drenaje de la plataforma: particularmente crítico para básculas puente de foso donde la acumulación de agua puede dañar los componentes debajo de la plataforma
• Inspección de la estructura de la plataforma para detectar corrosión (cubiertas de acero) o grietas (cubiertas de concreto)
• Verificación de rampas de acceso y rieles de control para integridad estructural.
• Verificación del punto cero: confirmar que el indicador indica cero con la plataforma vacía; cualquier deriva puede indicar celdas de carga dañadas o escombros debajo de la plataforma

Calibración y verificación

La calibración implica aplicar pesos de prueba conocidos a la báscula puente y ajustar el sistema hasta que las lecturas estén dentro de las tolerancias aceptables. Para una báscula puente legal para el comercio, a este proceso le sigue una verificación formal por parte de un organismo autorizado. Pesos de prueba de al menos 50% de la capacidad máxima de la báscula puente son necesarios para una verificación exhaustiva de la calibración. La mayoría de las empresas de servicios de báscula puente llevan pesas de prueba calibradas en vehículos exclusivos, normalmente en incrementos de 1 o 5 toneladas. Los acuerdos de servicio anuales que incluyen controles de calibración son una práctica estándar para las básculas puente comerciales.

Cada vez que una báscula puente se somete a reparación, reubicación o modificación estructural, se debe volver a calibrar y verificar antes de volver a su uso legal para el comercio. Incluso eventos ambientales importantes, como una colisión de un vehículo con la rampa de acceso o una inundación grave de un foso, deberían provocar una inspección y recalibración antes de continuar con su uso.
