Cómo calibrar una báscula para camiones: guía paso a paso

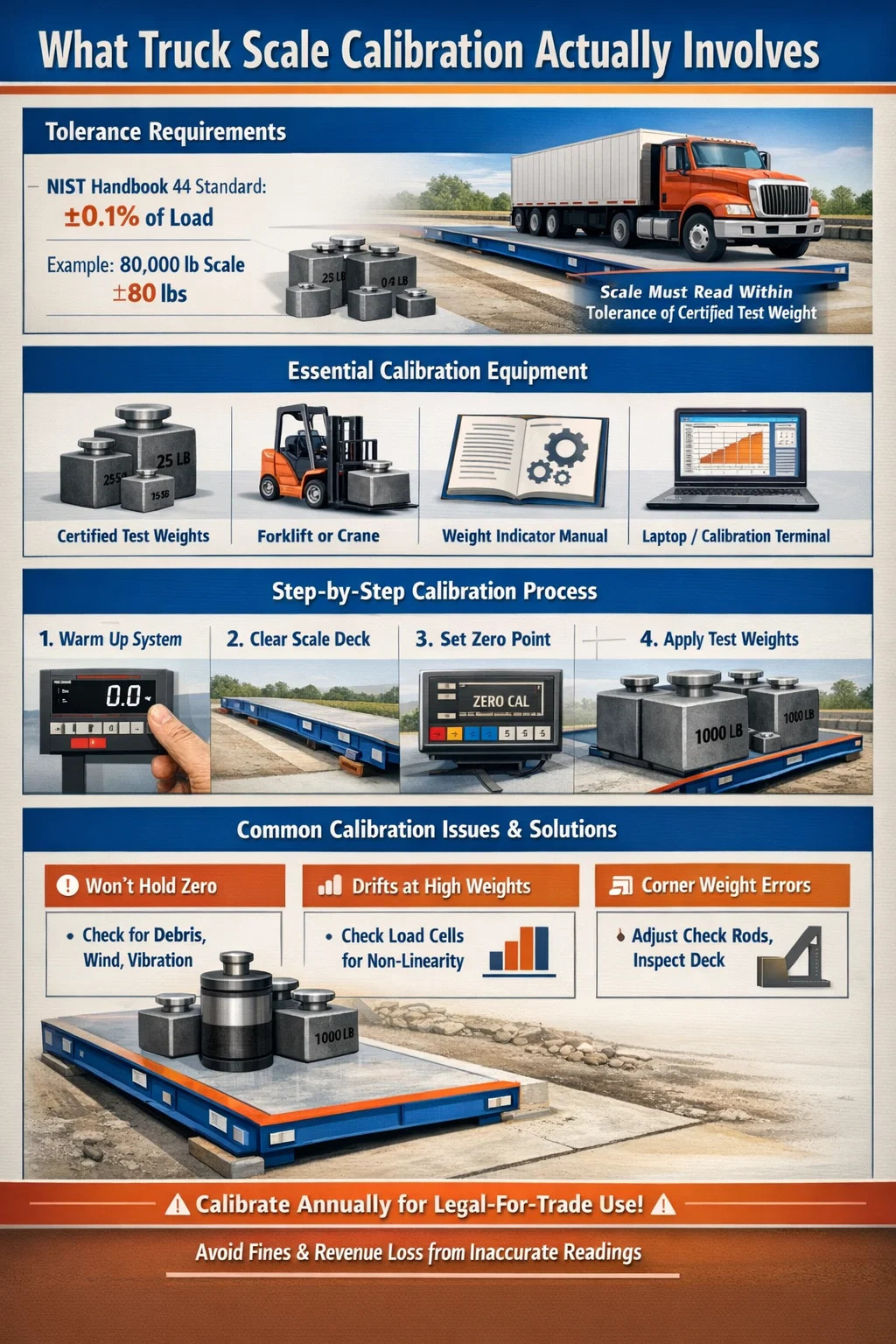

La respuesta directa: lo que realmente implica la calibración de básculas para camiones

Calibrar un báscula para camiones significa ajustar la configuración interna de la báscula para que las lecturas de peso que produce coincidan con los pesos de referencia conocidos dentro de una tolerancia aceptable. Para la mayoría de las básculas para camiones comerciales, esa tolerancia es ±0,1% de la carga aplicada , según lo define el Manual 44 del Instituto Nacional de Estándares y Tecnología (NIST). En la práctica, esto significa que una báscula para camiones de 80,000 lb debe leer dentro de ±80 lb de un peso de prueba certificado en cualquier punto de carga determinado.

El proceso implica colocar pesas de prueba certificadas o un vehículo cargado de peso conocido en la plataforma de la báscula, leer la salida del indicador y ajustar los parámetros de calibración en el indicador de peso o en la caja de conexiones hasta que la lectura mostrada esté dentro de la tolerancia. La mayoría de las básculas camioneras digitales modernas utilizan ajustes de cero y amplitud basados ​​en software, mientras que los sistemas analógicos más antiguos pueden requerir cambios de potenciómetro físico.

La calibración no es opcional para aplicaciones legales para el comercio. Si su báscula camionera se utiliza para transacciones comerciales (facturación por peso, cumplimiento gubernamental o ventas de productos básicos regulados por el USDA), debe ser calibrada y certificada por un inspector de pesos y medidas autorizado a intervalos determinados por su estado o jurisdicción, generalmente cada seis a doce meses .

Equipo que necesita antes de comenzar la calibración de la báscula para camiones

Intentar realizar la calibración sin el equipo adecuado produce resultados poco fiables. Esto es lo que requiere una configuración adecuada de calibración de báscula para camiones:

• Pesas de prueba certificadas: Pesas de hierro fundido Clase F certificadas por una autoridad estatal de pesas y medidas. Para una calibración de báscula camionera de capacidad total, lo ideal es que los pesos de prueba sean iguales a al menos el 50 % de la capacidad nominal de la báscula. Una báscula de capacidad de 100 000 lb necesita un mínimo de 50 000 lb en pesas de prueba certificadas para una calibración multipunto significativa.
• Manual del indicador de peso o controlador: Cada modelo de indicador tiene una secuencia de entrada de calibración específica. Las marcas comunes incluyen Mettler Toledo, Rice Lake, Fairbanks y Cardinal. Sin el manual, no podrá acceder correctamente al modo de calibración.
• Carretilla elevadora o grúa: Las pesas de prueba certificadas para básculas camioneras pesan de cientos a miles de libras cada una. Necesita equipo de elevación calificado para el trabajo.
• Hoja de registro de calibración: Documente cada colocación del peso de prueba, lectura del indicador y ajuste realizado. Esto es obligatorio para la certificación de legalidad para el comercio y útil para diagnosticar la deriva a lo largo del tiempo.
• Laptop o terminal de configuración (para sistemas digitales): Muchas básculas camioneras modernas se conectan mediante RS-232 o USB a una interfaz de configuración. Herramientas de software como CalFree de Mettler Toledo o Revolution de Rice Lake agilizan el proceso.
• Indicador de nivel y temperatura: La plataforma de báscula debe estar nivelada y se debe anotar la temperatura ambiente. Las celdas de carga tienen rangos nominales de compensación de temperatura, generalmente -10°C a 40°C . La calibración fuera de este rango produce resultados inexactos.

Si no hay pesas de prueba certificadas disponibles, algunas instalaciones utilizan un método de sustitución con un vehículo de peso conocido con precisión, confirmado por una báscula certificada por un tercero inmediatamente antes de su uso. Este enfoque es aceptable para la verificación interna, pero generalmente no lo aceptan los inspectores para la certificación de legalidad para el comercio.

Proceso paso a paso para calibrar una báscula WW o cualquier báscula para camión

El siguiente procedimiento se aplica a la mayoría de las básculas para camiones digitales montadas en foso y en superficie. Los pasos pueden variar ligeramente según la marca del indicador y la configuración de la celda de carga.

Paso 1: calentar el sistema

Encienda el indicador de peso y deje que se caliente durante un mínimo de 15 a 30 minutos . Los componentes electrónicos del indicador y las celdas de carga requieren estabilización térmica para producir lecturas estables. La calibración de un sistema frío o recién encendido introduce errores de deriva que pueden no aparecer hasta que el equipo alcance la temperatura de funcionamiento.

Paso 2: Limpia completamente la plataforma de escala

Retire todo el material, vehículos, escombros y agua estancada de la plataforma de báscula. Incluso una pequeña cantidad de material (50 libras de grava o un charco de agua) corromperá su referencia cero. Inspeccione el pozo de báscula para detectar acumulación de sedimentos, especialmente en instalaciones subterráneas. Los sedimentos que presionan contra la parte inferior de la plataforma crean una resistencia mecánica que reduce la precisión en todo el rango de pesaje.

Paso 3: establezca el punto cero

Accede al menú de calibración de tu indicador de peso. La secuencia exacta de teclas varía según el modelo; por ejemplo, en un Rice Lake 920i, mantiene presionada la tecla CERO durante tres segundos mientras está en el modo de configuración; en un Mettler Toledo IND560, navega por el menú de mantenimiento. Una vez en modo de calibración, aplique la calibración a cero sin nada en la báscula. El indicador registra la salida de milivoltios descargados de las celdas de carga como punto de referencia cero. No presione el botón cero desde la pantalla de funcionamiento normal. — esto solo aplica una compensación de software, no un cero de calibración real.

Paso 4: aplique el peso del tramo

Coloque sus pesas de prueba certificadas en la plataforma de la báscula. Para una calibración de amplitud más precisa, el peso de prueba debe ser al menos el 25% de la capacidad de la báscula , prefiriéndose 50% o más. Distribuya los pesos lo más uniformemente posible sobre la superficie de la plataforma. Ingrese el valor de peso exacto conocido en el menú de calibración del indicador y confirme la calibración del rango. El indicador ahora asigna la salida de milivoltios en esa carga al valor de peso ingresado, estableciendo la pendiente de calibración lineal.

Paso 5: realizar comprobaciones de linealidad multipunto

Después de configurar el cero y el intervalo, verifique la precisión en múltiples puntos de carga. Retire los pesos de prueba, confirme que la pantalla vuelva a cero, luego agregue pesos de forma incremental y registre las lecturas al 25 %, 50 %, 75 % y 100 % de la capacidad. Cada lectura debe estar dentro de la tolerancia NTEP u OIML para esa carga. Si una lectura de rango medio cae fuera de la tolerancia, las celdas de carga pueden tener problemas de linealidad o los potenciómetros de ajuste de la caja de conexiones necesitan ajustes para equilibrar las salidas de las celdas individuales.

Paso 6: Realizar pruebas de carga en las esquinas

Coloque un peso conocido en cada cuadrante de la plataforma de báscula individualmente y registre la lectura de cada posición. En una báscula camionera correctamente calibrada y equilibrada, el mismo peso debe leerse dentro de ±0,1% de la carga aplicada independientemente de en qué parte de la plataforma se coloque. Una variación significativa de esquina a esquina indica un problema mecánico (una plataforma doblada, una celda de carga con salida reducida o una varilla de control atascada) en lugar de un problema de calibración. Ajustar la calibración para compensar un defecto mecánico no solucionará el problema subyacente y puede empeorar la precisión en otras posiciones de carga.

Paso 7: documentar y bloquear la calibración

Registre todos los pesos de prueba utilizados, posiciones de colocación, lecturas del indicador antes y después del ajuste, temperatura ambiente, fecha y el nombre de la persona que realiza la calibración. La mayoría de los indicadores legales para el comercio tienen un sello de calibración o un parámetro de seguridad que debe activarse después de la calibración para evitar cambios no autorizados: actívelo. Adjunte el certificado de calibración del proveedor de la pesa de prueba a sus registros. Esta documentación es necesaria para cualquier inspección estatal y es su documentación legal en caso de una disputa comercial.

Estándares de tolerancia que todo operador de básculas para camiones debe conocer

Comprender los estándares de tolerancia le ayuda a interpretar correctamente los resultados de la calibración y a saber cuándo una báscula realmente necesita ajuste y cuándo funciona dentro de las especificaciones.

La tolerancia de mantenimiento es el umbral en el que una báscula en servicio debe retirarse del uso legal para el comercio y recalibrarse. Normalmente es el doble de la tolerancia de aceptación. Una báscula que se lee dentro de la tolerancia de mantenimiento pero fuera de la tolerancia de aceptación puede continuar operando comercialmente hasta su próxima inspección programada, momento en el cual debe recalibrarse para pasar.

Problemas comunes de calibración en básculas para camiones y cómo solucionarlos

La báscula no se mantiene en cero

Si la pantalla de la báscula se desvía de cero después de la calibración (por ejemplo, muestra 20 libras o -15 libras a los pocos minutos de establecer cero sin nada en la plataforma), la causa casi siempre es ambiental y no un error de calibración. Verifique la carga de viento en la plataforma en instalaciones expuestas al aire libre, la vibración de la maquinaria cercana, la expansión térmica del marco de la báscula o los desechos que entran en contacto con la parte inferior de la plataforma. Primero arregle la condición física y luego vuelva a calibrar.

La lectura es precisa con pesos bajos pero se desvía con pesos altos

Este patrón, donde una prueba de 20 000 lb lee correctamente pero una prueba de 60 000 lb lee 200 lb de alto, apunta a un problema de no linealidad. La causa más probable es una celda de carga con características degradadas de la curva de salida, a menudo como resultado de sobrecarga o daño por corrosión. Un diagnóstico de celda de carga utilizando un medidor de milivoltios mostrará qué celda produce una salida no lineal a medida que aumenta la carga. Reemplazar esa celda y recalibrar resolverá el problema. Simplemente ajustar la calibración del intervalo no solucionará una celda no lineal: corregirá un punto de carga y empeorará otros.

Discrepancias en el peso de las esquinas superiores al 0,2%

La variación de esquina a esquina más allá de la tolerancia casi siempre tiene una causa mecánica. Los culpables comunes incluyen las varillas de retención (los eslabones de sujeción horizontales en las básculas para camiones) que están demasiado ajustadas, lo que impide que la plataforma se mueva libremente hacia las celdas de carga. Afloje la tensión de la varilla de control hasta que haya un pequeño juego libre (normalmente 1/16 a 1/8 de pulgada ) y vuelva a realizar la prueba. También verifique el contacto de la plataforma con las paredes del foso, lo que actúa como un bypass mecánico alrededor de las celdas de carga y reduce el peso aparente de las cargas colocadas cerca del punto de contacto.

El indicador muestra un código de error en lugar de peso

Los códigos de error durante la calibración generalmente indican que el indicador no puede detectar una señal válida de milivoltios de las celdas de carga. Verifique todas las conexiones de cables en la caja de conexiones y el indicador. Mida el voltaje de excitación: la mayoría de los sistemas funcionan 10 VCC excitación y confirme que coincida con las especificaciones. Un cable de celda de carga dañado puede pasar la inspección visual pero aún tener un cable roto internamente; una prueba de continuidad con un multímetro es más confiable que una verificación visual.

La calibración pasa inmediatamente pero falla en unos días

La rápida desviación de la calibración después de una sesión de calibración exitosa sugiere el ingreso de humedad a una celda de carga o caja de conexiones. El agua cambia la resistencia eléctrica de los componentes internos, cambiando la salida de milivoltios sin ningún cambio en la carga física. Inspeccione todos los puntos de entrada de los conductos y los sellos de las cajas de conexiones. El aire comprimido soplado a través del conducto a veces puede eliminar temporalmente la humedad, pero una celda de carga con daños internos por agua necesitará ser reemplazada; secarla no restaura la precisión original.

¿Con qué frecuencia se debe calibrar una báscula para camiones?

La frecuencia de calibración depende de cómo se utiliza la báscula, cuánto pesa y qué requisitos reglamentarios se aplican. Aquí están los puntos de referencia prácticos:

• Uso comercial legal para el comercio: La mayoría de los estados de EE. UU. exigen una inspección y recertificación anual por parte de un funcionario de pesas y medidas autorizado. Algunas operaciones de gran volumen en ciertos estados requieren inspecciones semestrales.
• Instalaciones de alto rendimiento (100 camiones por día): Considere la verificación interna trimestral utilizando un vehículo de prueba de peso conocido, con una calibración completa certificada anualmente o después de cualquier evento de mantenimiento significativo.
• Después de cualquier evento de sobrecarga: Si un vehículo excede significativamente la capacidad nominal de la báscula (para una báscula de 100,000 libras, eso significa una carga superior a aproximadamente 120,000 libras), la verificación de la calibración es obligatoria. Las sobrecargas pueden deformar permanentemente las células de carga.
• Después de reparaciones estructurales o reemplazo de indicadores: Cada vez que se cambia un componente directamente en la ruta de la señal de pesaje, se requiere una recalibración antes de que la báscula vuelva al servicio.
• Después de eventos climáticos extremos: Las inundaciones, las temperaturas bajo cero por debajo del rango nominal de la celda de carga o los fuertes vientos que pueden haber causado el impacto de escombros en la plataforma justifican una verificación de verificación antes de reanudar el uso comercial.

Entre calibraciones formales, las comprobaciones diarias de cero son una práctica de seguimiento sencilla y eficaz. Sin nada sobre la plataforma, el indicador debe indicar cero dentro de ±1 división de la pantalla. Si constantemente lee fuera de este rango, investigue antes de la próxima calibración programada en lugar de esperar.

Mantenimiento preventivo que mantiene estable la calibración de la báscula para camiones

La precisión de la calibración no se trata solo del evento de calibración en sí: es el resultado de un mantenimiento constante entre las sesiones de calibración. Una báscula camionera en buen estado mantiene la calibración por mucho más tiempo y requiere menos ajustes en cada inspección.

Limpieza de fosas para instalaciones bajo el nivel del suelo

La fosa de báscula debe limpiarse al mínimo dos veces al año , más frecuentemente en entornos con mucho barro, polvo de grano, polvo de carbón u otros materiales finos. El material acumulado en el pozo crea una presión hacia arriba sobre la plataforma que infla artificialmente las lecturas. Una báscula que marca 200 libras por encima del peso real después de pasar un invierno húmedo suele ser un problema de pozo sucio, no un problema de calibración. Bombear agua estancada y eliminar sedimentos restablece la precisión sin tocar los ajustes de calibración.

Inspección de cables y células de carga

Inspeccione los cables de las celdas de carga y los conductos anualmente para detectar daños por roedores, corrosión en los conectores y daños físicos causados por vehículos que salen de la rampa de acceso hacia el conducto. Una única conexión de cable degradada puede añadir ruido de medición de 50 a 150 libras a todas las lecturas. Los accesorios de montaje de la celda de carga (pernos, patas de montaje y bloques de parachoques) deben inspeccionarse para detectar corrosión y apretarse según las especificaciones durante la misma inspección.

Condición de la rampa de entrada y salida

Las rampas de aproximación dañadas o desiguales hacen que los vehículos entren a la plataforma de báscula en ángulo o con un eje ya parcialmente en la aproximación. Esto puede producir lecturas inconsistentes para el mismo vehículo dependiendo de la velocidad y el ángulo de aproximación. Las rampas de acceso deben estar al nivel de la plataforma de báscula y mantenerse a intervalos regulares. Una diferencia de altura de más de 1/2 pulgada entre la superficie de la rampa y la plataforma de báscula amerita reparación.

Control de humedad de la caja de conexiones

Muchos fallos de calibración se deben a la humedad en la caja de conexiones y no a un verdadero cambio de calibración. Reemplace los paquetes desecantes en la caja de conexiones anualmente. Inspeccione el sello del conducto en el punto de entrada de la caja de conexiones (la ruta de entrada de humedad más común) y vuelva a sellar con el compuesto sellador de conductos adecuado si hay espacios visibles. Si la caja de conexiones está instalada en un lugar sujeto a agua estancada o inundaciones, considere reubicarla en una posición más alta.

Calibración de bricolaje versus contratación de un técnico de báscula certificado

La decisión de calibrar una báscula camionera internamente o contratar a un técnico certificado depende de la aplicación y de lo que esté tratando de lograr.

• Verificación interna (no legal para el comercio): Si posee pesas de prueba certificadas, tiene acceso al manual de calibración del indicador y la báscula se utiliza estrictamente para el control interno del proceso, la calibración interna es factible y rentable. Un técnico de mantenimiento capacitado puede realizar esto con la capacitación adecuada.
• Certificación legal para el comercio: Esto debe ser realizado o presenciado por un oficial de pesas y medidas con licencia estatal. Ninguna cantidad de trabajo de calibración interno califica una báscula para uso comercial sin ese sello oficial. En la mayoría de los estados, el inspector trae sus propias pesas de prueba certificadas.
• Calibración de diagnóstico después de un problema: Cuando la calibración falla inesperadamente o la báscula muestra un comportamiento anormal, una empresa de servicios de báscula certificada con el equipo de diagnóstico adecuado (medidores de milivoltios, simuladores de celdas de carga y pesas de prueba con certificación) identificará la causa raíz de manera más rápida y confiable que la solución de problemas interna.

El costo de un servicio profesional de calibración de básculas camioneras generalmente oscila entre $300 a $800 para una visita estándar, dependiendo de la ubicación, el tamaño de la báscula y la cantidad de colocaciones de peso de prueba requeridas. Para una báscula que maneja millones de dólares en transacciones comerciales anualmente, este es un costo operativo insignificante en relación con la exposición financiera de usar una báscula inexacta.

Consecuencias legales y financieras de utilizar una báscula camionera no calibrada

Utilizar una báscula camionera comercial sin una certificación de calibración actual no es solo una cuestión de cumplimiento técnico: conlleva consecuencias financieras y legales directas que varían según la jurisdicción, pero que son consistentemente significativas.

• Multas civiles: Las agencias estatales de pesas y medidas pueden emitir órdenes de suspensión de uso y multas por operar una báscula comercial no certificada. Las multas suelen oscilar entre $500 a $10,000 por infracción dependiendo del estado y si la infracción es repetida o primera.
• Disputas comerciales: Si un cliente impugna una factura basada en el peso y su báscula carece de documentación de calibración actualizada, su posición legal es extremadamente débil. Los tribunales y árbitros habitualmente fallan en contra de la parte que no puede presentar registros de calibración.
• Pérdida de ingresos por lecturas inexactas: Una báscula que lee constantemente 100 libras de peso bajo en una báscula para camiones que procesa 200 cargas por día significa que está regalando aproximadamente 20,000 libras de material por día. A 50 dólares por tonelada, eso equivale a 500 dólares por día o más de 180.000 dólares al año en ingresos no recuperados.
• Auditorías de agencias reguladoras: En industrias reguladas como el comercio de granos, el manejo de carbón o el reciclaje de chatarra, una báscula no calibrada puede desencadenar una auditoría completa por parte de agencias federales o estatales, lo que conlleva costos mucho mayores en tiempo y posibles sanciones que mantener un programa de calibración adecuado.

La calibración no es una sobrecarga, es protección. El costo de mantener una báscula camionera debidamente calibrada y documentada es una fracción del costo de una sola disputa comercial, multa o evento de pérdida de ingresos resultante de la inexactitud de la báscula.
