Cómo funcionan las células de carga: la ciencia detrás de la precisión del puente báscula

Cómo funciona una celda de carga: la respuesta corta

Una celda de carga convierte la fuerza mecánica (peso) en una señal eléctrica. Dentro de cada celda de carga hay un elemento metálico que se deforma ligeramente bajo carga. Unidas a ese elemento hay galgas extensométricas: láminas resistivas delgadas cuya resistencia eléctrica cambia a medida que se estiran o comprimen. Ese cambio en la resistencia produce una salida de voltaje medible proporcional a la fuerza aplicada. en un báscula puente , se colocan múltiples celdas de carga debajo de la plataforma y sus señales eléctricas combinadas son procesadas por un indicador o caja de conexiones para mostrar una lectura de peso.

Ese es el mecanismo central. Todo lo demás (sellado hermético, compensación de temperatura, protección contra sobrecargas, salida digital) es ingeniería construida en torno a ese principio fundamental. Comprender los detalles es importante porque la selección, instalación y mantenimiento de las celdas de carga determinan directamente la precisión y confiabilidad del rendimiento de una báscula puente durante años de operación.

El medidor de tensión: el núcleo de cada celda de carga

La galga extensométrica es el elemento sensor que hace posible la tecnología de células de carga. Consiste en un patrón de lámina metálica fina, generalmente una aleación de níquel-cromo, unida con adhesivo a la superficie de un cuerpo metálico elástico, generalmente acero aleado de alta calidad o acero inoxidable. Cuando el cuerpo metálico se deforma bajo el peso, la lámina se deforma con él. Esto cambia la resistencia eléctrica de la lámina según una relación descrita por el factor de calibre (GF).

El factor de calibre para la mayoría de las galgas extensométricas metálicas es aproximadamente 2.0 , lo que significa que una tensión del 0,1 % produce un cambio de resistencia del 0,2 %. Para un medidor de tensión estándar de 350 ohmios, eso se traduce en un cambio de resistencia de aproximadamente 0,7 ohmios, un valor pequeño que requiere un diseño de circuito cuidadoso para medir con precisión.

El circuito del puente de Wheatstone

Las celdas de carga utilizan cuatro galgas extensométricas dispuestas en una configuración de puente de Wheatstone. Se colocan dos galgas en tensión (se alargan bajo carga) y dos en compresión (se acortan bajo carga). Este arreglo proporciona varias ventajas críticas:

• La señal de salida se duplica en comparación con el uso de un solo medidor, lo que mejora la sensibilidad.
• Los efectos de la temperatura se anulan porque los cuatro medidores experimentan el mismo ambiente térmico.
• Los errores de no linealidad se reducen mediante la disposición de calibre opuesto.
• El puente produce una salida cero con carga cero (una salida nula), lo que hace que la señal sea más fácil de procesar.

Un voltaje de excitación estándar de 5 a 15 voltios CC se aplica a través del puente. A su capacidad nominal, el puente produce una salida de nivel de milivoltios, normalmente 2mV/V , lo que significa que una excitación de 10 V produce 20 mV a plena carga. Luego, esta señal se amplifica y procesa.

Tipos de celdas de carga utilizadas en básculas puente

No todas las celdas de carga comparten la misma geometría. La forma interna del elemento elástico determina cómo se deforma, lo que influye en la precisión, el rango de capacidad y la idoneidad para diferentes configuraciones de báscula puente.

Células de carga de compresión

Estos son el tipo más común que se encuentra en básculas puente montadas en foso y en superficie. Están diseñados para soportar cargas en un solo eje (hacia abajo) y suelen tener forma cilíndrica o de panqueque. Las celdas de compresión utilizadas en básculas camioneras manejan capacidades desde De 50 toneladas a más de 150 toneladas por celda , con seis a doce celdas que normalmente sostienen una plataforma de báscula puente completa. Son robustos, fáciles de instalar y soportan cargas laterales razonablemente bien cuando están equipados con los accesorios de montaje adecuados.

Células de carga de viga de flexión

Las celdas de viga de flexión funcionan según el principio de viga voladiza o de doble extremo. La carga se aplica en uno o dos puntos a lo largo de una viga fijada en el otro extremo, provocando que se doble. Los medidores de tensión colocados en la ubicación del momento de flexión máximo capturan esta deformación. Estas celdas son populares en básculas de plataforma de bajo perfil y en ciertos diseños de básculas puente portátiles porque pueden instalarse en un perfil de plataforma muy poco profundo. Normalmente se utilizan para capacidades inferiores 20 toneladas por celda .

Células de carga de viga de corte

Las celdas de viga de corte miden la tensión de corte en lugar de la flexión o la compresión directa. Las galgas extensométricas están orientadas a 45 grados con respecto al eje de la viga para capturar la deformación máxima por corte. Este diseño es muy insensible al punto de aplicación de la carga, una ventaja significativa en aplicaciones de báscula puente donde la carga por eje de un vehículo puede no aterrizar en una posición exacta. Las vigas de corte ofrecen una precisión excelente y normalmente logran OIML Clase C3 o mejor y se utilizan ampliamente tanto en básculas de eje portátiles como en instalaciones de báscula puente permanente.

Células de carga de un solo punto

Las celdas de un solo punto están diseñadas para brindar lecturas precisas independientemente de dónde se coloque la carga en una plataforma, dentro de límites. Se utilizan principalmente en básculas de plataforma más pequeñas y rara vez se encuentran en básculas puente para camiones de tamaño completo. Sin embargo, aparecen en algunas básculas de almohadillas de eje que se utilizan para controles rápidos de cumplimiento en la carretera.

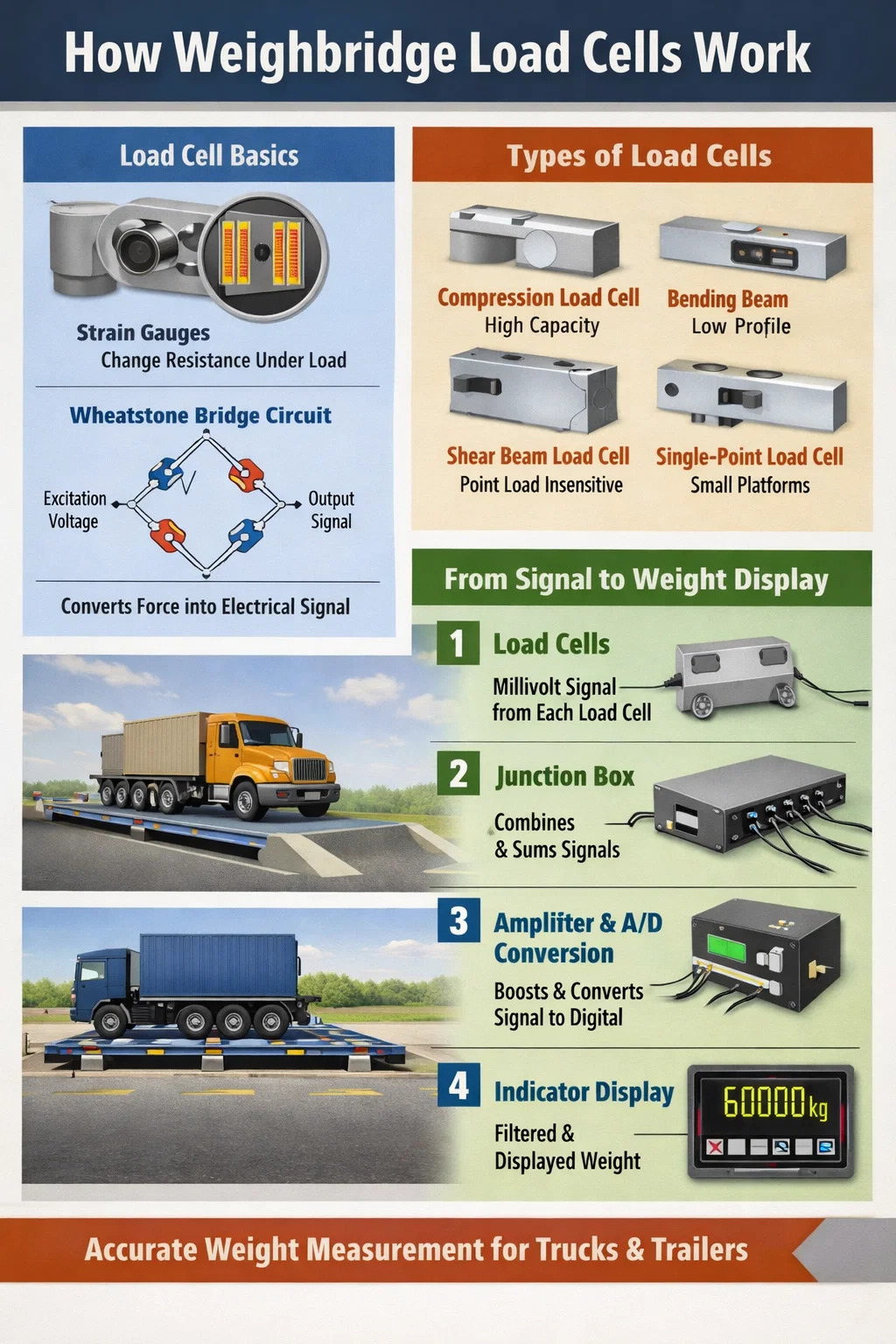

De la señal bruta a la lectura del peso: la ruta de la señal en una báscula puente

Comprender cómo funciona una celda de carga de forma aislada es sólo una parte del panorama. En una instalación de báscula puente, varias células de carga trabajan juntas y sus señales pasan por varias etapas de procesamiento antes de que aparezca un valor de peso en la pantalla.

Paso 1: Salida de celda individual

Cada celda de carga debajo de la plataforma del puente báscula produce una señal de nivel de milivoltios proporcional a la fuerza que está transportando. Debido a que la carga de un vehículo nunca está perfectamente centrada, las celdas individuales transportan partes desiguales. Un camión de 60 toneladas estacionado asimétricamente podría imponer 12 toneladas en una celda de la esquina y 8 toneladas en otra.

Paso 2: caja de conexiones y suma de señales

Todos los cables de las celdas individuales van a una caja de conexiones (también llamada caja sumadora). En el interior, las señales se combinan, ya sea pasivamente a través de redes sumadoras resistivas o activamente mediante amplificación. Las cajas de conexiones sumadoras pasivas utilizan resistencias de ajuste para ajustar las diferencias en la sensibilidad de las celdas, lo que garantiza que una carga de 1 tonelada en cualquier celda produzca una contribución idéntica a la salida sumada. Este paso de calibración es crítico: sin él, la posición de la carga en la plataforma de la báscula puente influiría en la lectura final.

Paso 3: Amplificación y conversión de analógico a digital

La señal sumada en milivoltios, todavía muy pequeña, viaja hasta el indicador de peso. En el interior, un amplificador de instrumentación de precisión aumenta la señal, normalmente en un rango de 0 a 10 voltios. Luego, un convertidor analógico a digital (ADC) muestrea la señal amplificada. Uso de indicadores de báscula puente modernos ADC de 24 bits , que proporcionan más de 16 millones de pasos discretos en todo el rango de medición. Esta resolución es mucho más fina que el incremento de visualización requerido legalmente, proporcionando una lectura estable y resistente al ruido.

Paso 4: filtrado y visualización digitales

Los datos sin procesar del ADC son ruidosos. Las cargas de viento, las vibraciones de los vehículos y las interferencias eléctricas provocan fluctuaciones rápidas. El microprocesador del indicador aplica algoritmos de filtrado digital (a menudo filtros promediados o basados ​​en frecuencia configurables) para extraer un valor de peso estable. El valor final mostrado se redondea al intervalo de escala aprobado, que para básculas puente legales para el comercio suele ser 20 kilos para una báscula de 60 toneladas.

Especificaciones clave de las células de carga y su significado para el rendimiento del puente de pesaje

Al seleccionar celdas de carga para una báscula puente, los números de la hoja de datos predicen directamente la calidad de la medición. Esto es lo que realmente significa cada especificación en la práctica.

Capacidad nominal (Emax)

La carga máxima que la celda está diseñada para medir con precisión. Por seguridad, las celdas de carga también están clasificadas para una sobrecarga segura, generalmente 150% de la capacidad nominal —y una sobrecarga final antes del daño permanente, generalmente 300% . Una báscula puente que maneja pesos brutos vehiculares de 60 toneladas soportada por seis celdas necesita celdas con capacidad para al menos 15 toneladas cada una cuando se tiene en cuenta la distribución de la carga, además de un margen de sobrecarga suficiente para la carga dinámica durante la entrada del vehículo.

Clase de precisión (nmax)

La OIML (Organización Internacional de Metrología Legal) clasifica las células de carga desde Clase A (la mayor precisión) hasta Clase D (la más baja). Las células de carga tipo puente báscula suelen ser Clase C3 o C4 , donde el número indica el número máximo de intervalos de verificación: 3000 o 4000 respectivamente. Una celda de carga C3 utilizada en una báscula puente de 60 toneladas puede soportar un incremento de visualización de 60 000 kg ÷ 3000 = 20 kg, lo que se alinea con los requisitos estándar de una báscula puente.

Error combinado

Esta especificación combina errores de histéresis y no linealidad en un solo valor, generalmente expresado como porcentaje de la salida nominal. Para una celda de carga C3, el error combinado suele ser ±0,023 % de la salida nominal o mejor . En una celda de 20 toneladas de capacidad que produce 2 mV/V a plena carga, esto corresponde a un error de menos de 0,9 microvoltios, un valor extraordinariamente pequeño que requiere prácticas cuidadosas de blindaje y cableado para preservarlo a lo largo de la cadena de señal.

Coeficientes de temperatura

Las celdas de carga utilizadas en instalaciones de báscula puente para exteriores enfrentan cambios sustanciales de temperatura. Dos coeficientes de temperatura importan:

• conocimientos tradicionales cero : El cambio en la salida cero por grado de cambio de temperatura, generalmente especificado como menos del 0,02 % de la salida nominal por 10 °C.
• Tramo de conocimientos tradicionales : El cambio en la sensibilidad por grado, normalmente menos del 0,008 % por 10 °C para celdas de carga de calidad.

En una báscula puente exterior que funciona de -10 °C a 50 °C (un rango de 60 grados), una celda con TK Span de 0,008 %/10 °C experimentaría un cambio de span de 0,048% . En una escala de 60 toneladas, eso supone una pérdida de 29 kg atribuible únicamente a la temperatura. Esta es la razón por la que la calibración de la báscula puente siempre se realiza a la temperatura de funcionamiento y por la que la ley exige una nueva verificación periódica.

Protección de ingreso (clasificación IP)

Las celdas de carga tipo puente báscula se instalan permanentemente al aire libre, a menudo en entornos de pozos sujetos a inundaciones, lodo y lavado a presión. La clasificación IP mínima aceptable para celdas de carga de báscula puente es IP67 (hermético al polvo y soporta inmersión temporal hasta 1 metro). Muchas instalaciones especifican IP68 o IP69K , esta última clasificación permite chorros de agua a alta presión y alta temperatura, lo cual es relevante para sitios que limpian la plataforma del puente de pesaje con regularidad.

Células de carga analógicas versus digitales en sistemas de báscula puente

Las celdas de carga tradicionales emiten una señal analógica de milivoltios. Durante las últimas dos décadas, las celdas de carga digitales, que integran un ADC y un microprocesador directamente dentro del cuerpo de la celda de carga, se han vuelto cada vez más comunes en las instalaciones de báscula puente. La diferencia es significativa en términos prácticos.

Sistemas de células de carga analógicas

Las celdas analógicas son más simples, menos costosas y compatibles con prácticamente cualquier indicador de peso del mercado. Sus señales de milivoltios son vulnerables a la interferencia electromagnética (EMI) en largos tramos de cable, una preocupación real en grandes sitios industriales con maquinaria pesada. El recorrido máximo de cable práctico antes de que la degradación de la señal se vuelva problemática es de aproximadamente 100 a 150 metros Con cable blindado estándar.

Sistemas de células de carga digitales

Las celdas de carga digitales convierten la señal del extensómetro en un valor digital dentro de la carcasa de la celda y transmiten los datos a través de un bus serie, generalmente RS-485 o bus CAN. Las ventajas clave incluyen:

• Inmunidad a EMI en tramos de cable largos, con transmisión confiable a través de 500 metros o más .
• Diagnóstico de celda individual: el indicador puede identificar qué celda específica tiene un problema, en lugar de simplemente detectar una falla del sistema.
• Compensación automática de temperatura realizada dentro de cada celda mediante su propio sensor de temperatura.
• Recorte y calibración simplificados a través de software en lugar de ajuste de resistencia.

La compensación es el costo (las celdas de carga digitales son considerablemente más caras) y la dependencia del proveedor, ya que las celdas de diferentes fabricantes a menudo utilizan protocolos de comunicación incompatibles.

Cómo se montan las células de carga en una báscula puente

El montaje correcto es tan importante como la calidad de la célula. Una celda de carga perfectamente especificada e instalada incorrectamente dará lecturas inexactas e inestables. Los sistemas de montaje de celdas de carga en puentes de pesaje deben lograr varias cosas simultáneamente.

Transmisión de fuerza vertical mientras se rechazan cargas laterales

Las células de carga están diseñadas para medir la fuerza en un eje. Las cargas laterales (causadas por el frenado del vehículo, la expansión térmica de la plataforma o la desalineación de la plataforma) introducen errores y aceleran la fatiga. Los conjuntos de montaje utilizan pasadores basculantes, botones de carga o bases de celdas de carga autoalineantes para garantizar que las fuerzas fuera del eje sean rechazadas mecánicamente. Un montaje de pasador basculante permite que la celda se incline ligeramente en cualquier dirección, transfiriendo solo el componente vertical de cualquier fuerza aplicada al elemento sensor.

Adaptación a la expansión térmica

Una plataforma de báscula puente de acero de 18 metros de largo se expandirá aproximadamente 10 milímetros entre las temperaturas de invierno y verano en un clima templado (utilizando un coeficiente de expansión térmica de aproximadamente 11,7 × 10⁻⁶ /°C y un rango de temperatura de 50°C). Los accesorios de montaje deben permitir este movimiento sin atascarse. Las configuraciones de montaje de extremo fijo y de extremo libre abordan esto fijando la plataforma en un extremo y permitiendo un movimiento deslizante restringido en el otro, evitando que la expansión térmica se interprete como un cambio de carga.

Prevenir el levantamiento

Algunos diseños de montaje de celdas de carga utilizan pernos de amarre o clips de retención para evitar que la plataforma se levante de las celdas durante la carga descentrada. Sin restricción de elevación, una carga excéntrica cerca de un extremo de una báscula puente podría hacer que el extremo opuesto se eleve, quitando carga a las celdas e introduciendo un error significativo. Los conjuntos de varillas de retención que limitan el movimiento hacia arriba de la plataforma a 2 o 3 mm son una parte estándar de las instalaciones de báscula puente de calidad.

Modos comunes de falla de celdas de carga en básculas puente

Las células de carga son robustas pero no indestructibles. Saber cómo fallan ayuda a los equipos de mantenimiento a identificar problemas antes de que causen errores de pesaje importantes o fallas completas del sistema.

Entrada de humedad

Incluso las celdas con clasificación IP68 pueden verse comprometidas si los puntos de entrada de los cables están dañados, si los conectores de los cables no están sellados adecuadamente o si el cuerpo de la celda está físicamente agrietado. La humedad que llega a las galgas extensométricas provoca corrosión de la lámina, cambios en las propiedades adhesivas y, en última instancia, fugas eléctricas entre los brazos del puente. El síntoma suele ser una desviación gradual de la lectura cero y una mayor inestabilidad. Comprobación de la resistencia de aislamiento entre los circuitos puente y el cuerpo de la celda (debe exceder 5.000 MΩ en una célula sana) es un paso de diagnóstico estándar.

Sobrecarga y fatiga

Una sola sobrecarga grave (producida por un vehículo que golpea la plataforma a gran velocidad o por una grúa que aterriza inesperadamente con una carga pesada) puede deformar plásticamente el elemento elástico. Una vez deformada, el punto cero de la celda se desplaza permanentemente y no se puede recalibrar. La fatiga se acumula durante millones de ciclos de carga; La mayoría de las celdas de báscula puente de calidad están clasificadas para 10 millones o más de ciclos a su capacidad nominal, pero las cargas de choque y la sobrecarga reducen drásticamente la vida útil ante la fatiga.

Daños en los cables

Los cables de las celdas de carga corren en lugares expuestos debajo de las plataformas del puente de báscula. El daño de los roedores, la flexión repetida por el movimiento de la plataforma y el aplastamiento físico por los escombros son causas comunes de falla del cable. Un blindaje dañado o una rotura parcial en un conductor de señal introduce ruido, errores de compensación o pérdida total de la señal. La protección de los conductos de cables y la inspección visual periódica son medidas preventivas sencillas que prolongan la vida útil del sistema.

Corrosión del hardware de montaje

Los cuerpos de las celdas de carga de acero inoxidable son resistentes a la corrosión, pero los accesorios de montaje de acero suave circundantes (bases de las celdas de carga, varillas de retención, pernos de montaje) no lo son. El hardware corroído puede atascarse, impedir los pequeños movimientos necesarios durante la expansión térmica e introducir fuerzas laterales en la celda de carga. Un programa de inspección y lubricación anual para el hardware de montaje es un requisito mínimo de mantenimiento.

Calibración: conectando la física de las células de carga con la precisión legal

La salida de una celda de carga en milivoltios no tiene sentido hasta que se calibre con pesos de referencia conocidos. La calibración establece la relación matemática entre la producción eléctrica y el peso mostrado, y la recalibración periódica confirma que la relación no ha cambiado.

Calibración de peso muerto

El estándar de oro para la calibración de báscula puente es cargar la plataforma con pesas de prueba certificadas de masa conocida, generalmente Masas certificadas clase M1 o F2 trazable a los estándares nacionales. El indicador se ajusta para que la lectura mostrada coincida con el peso aplicado en múltiples puntos en todo el rango de medición. Para una báscula puente de 60 toneladas, la calibración normalmente implica cargas de prueba al 0, 20 %, 50 % y 100 % de la capacidad máxima.

Calibración de peso sustituta

Transportar y manipular suficientes pesas de prueba para una calibración de capacidad total es costoso y exigente desde el punto de vista logístico. Los métodos de peso sustitutos (utilizando un dispositivo de referencia de celda de carga hidráulica o un vehículo de peso verificado) permiten realizar comprobaciones de calibración a un costo menor. Estos métodos son aceptados por muchas autoridades nacionales de pesas y medidas para la verificación periódica entre calibraciones de peso muerto completo, siempre que la calibración inicial se haya realizado con pesos muertos.

Requisitos de verificación legal

Las básculas puente utilizadas para el comercio (facturar a los clientes por peso, verificar el cumplimiento del vehículo o medición fiscal) deben ser verificadas periódicamente por un organismo de inspección autorizado. En la Unión Europea, la Directiva sobre instrumentos de pesaje no automáticos (NAWI) establece errores máximos permitidos (MPE) para básculas puente comerciales: ±0,5 intervalos de escala en la verificación inicial y ±1 intervalo de escala en servicio. Los intervalos de verificación varían según la jurisdicción, pero comúnmente son 1 a 2 años .

Consejos prácticos para maximizar la vida útil de las células de carga en aplicaciones de puentes de pesaje

Las celdas de carga en una báscula puente bien mantenida deben permanecer precisas durante 10 a 20 años . Alcanzar esa vida útil requiere atención constante a algunas áreas clave.

• Hacer cumplir los límites de velocidad de la rampa de aproximación. Un camión de 40 toneladas que golpea el borde de una plataforma a 20 km/h genera un factor de impacto dinámico de 1,3 a 1,5 o más, aplicando efectivamente de 52 a 60 toneladas instantáneamente. Las rampas de velocidad o las señales de velocidad que limitan el acceso a 5 km/h reducen drásticamente la carga dinámica.
• Mantenga el hoyo seco. Instalar bombas de sumidero con interruptores de flotador automáticos en instalaciones de báscula puente tipo foso. El agua estancada acelera la corrosión de los accesorios de montaje y aumenta el riesgo de que entre humedad en los conectores de los cables.
• Inspeccione los conductos de cables trimestralmente. Busque aplastamientos, grietas o desplazamientos que expongan los cables a daños mecánicos. Reemplace las secciones dañadas antes de que la falla del cable provoque un pesaje inexacto o una interrupción total del sistema.
• Registre las lecturas de las esquinas con regularidad. La mayoría de los indicadores de báscula puente modernos pueden mostrar lecturas de celdas individuales. Registrarlos periódicamente crea una línea de base; una celda que comienza a desviarse aparece como una lectura de esquina cambiante mucho antes de que la precisión general de la escala se vea afectada.
• Prevenir la sobrecarga por diseño. Configure el indicador para que emita una alarma cuando una carga se acerque a la capacidad máxima. Para una báscula de 60 toneladas, una alarma en 58 toneladas da tiempo a los operadores para detener el proceso de carga antes de que las celdas se esfuercen más allá de su capacidad nominal.
• Vuelva a engrasar los accesorios de montaje anualmente. El compuesto antiagarrotamiento en las superficies de montaje de la base de la celda de carga y en las roscas de la varilla de control evita la unión por corrosión y garantiza que aún puedan ocurrir los pequeños movimientos necesarios para una medición precisa.

Cómo la precisión del puente de pesaje se ve afectada por el recuento y la ubicación de las células de carga

La cantidad y ubicación de las celdas de carga debajo de la plataforma de una báscula puente afecta tanto la precisión de las mediciones como la redundancia del sistema. No existe un estándar universal único: las configuraciones se eligen en función de la longitud de la plataforma, los tipos de vehículos esperados y los requisitos de precisión.

Una báscula puente estándar de plataforma única de 18 metros suele utilizar 6 células de carga : dos debajo de cada uno de los tres travesaños principales. Esto proporciona una buena distribución de carga y suficiente redundancia: si una celda falla, el sistema a menudo puede detectar la falla a través de una lectura de esquina desequilibrada en lugar de una inexactitud catastrófica. Algunas aplicaciones de alta precisión utilizan 8 celdas bajo cuatro vigas transversales para una mejor cobertura.

Las básculas puente con ejes de múltiples pisos, donde cada piso pesa grupos de ejes individuales por separado, requieren conjuntos de celdas separadas debajo de cada piso, y cada grupo de celdas se procesa de forma independiente. Una báscula puente con ejes de cuatro pisos podría ser útil 16 a 24 células de carga en total, cada grupo se calibró de forma independiente para garantizar que la suma de las lecturas de los ejes individuales sea igual al peso total del vehículo medido cuando el vehículo se pesa en su conjunto.

La simetría de la ubicación de las células es importante. Las celdas colocadas asimétricamente crean un mapa de sensibilidad desigual en la superficie de la plataforma: las cargas cerca de un grupo de celdas se registran con mayor precisión que las cargas ubicadas a medio camino entre las celdas. Una práctica de instalación de calidad implica verificar la sensibilidad de las esquinas de una instalación completa utilizando una masa de referencia colocada en cada esquina y comparar las lecturas. Una instalación bien equilibrada muestra menos de ±0.1% de variación en posiciones de esquina.
